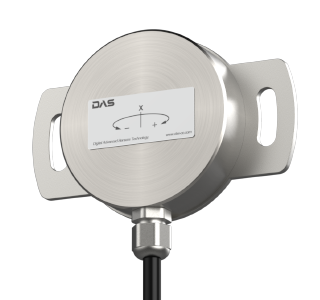

제품 사양

• 측정 범위 지정
  예) -90˚ ~ +90˚ 또는 -30˚ ~ +60˚ 등



• 2축 사양은 각 축 개별 측정 범위 지정 가능
  2축 ±90˚ 사양의 경우, ±85˚초과 각도에서 오차 범위가 커짐



• 단, 최소/최대각도는 각 축 지정 범위를 만족할 것.
  1축 -0.5˚ ~ +0.5˚ 등 ±1˚ 미만 지정 불가
  2축 -3˚ ~ +3˚ 등 ±5˚미만 지정 불가

출력 데이터 해석

• 아날로그 Vdc
  • 측정 각도 범위 = 최대 각도 - 최소 각도
  • 출력 V 범위
    = 최대 출력 4.5V - 최소 출력 0.5V
  • 영점 옵셋 = 2.5V
• 예) ±90˚ 사양, 출력 전압 3.5V 인 경우,

• 아날로그 mA
  • 출력 mA 범위
    = 최대 출력 19.68mA - 최소 출력 4.32mA
  • 영점 옵셋 = 12mA

주문 코드

• Code format : UWT2-[①]-[②]-[③]-[④]
  예) UWT2-S-MA-90-F



• 별도 주문 가능 사항
  • 센서 케이블 길이
    1m당 추가 비용 발생되며 총 길이에 제한은 없으나 길이에 따른 전압 강하 및 노이즈 등을 고려해야 합니다.
  • 축 감지 방향
    수문 개폐 방향 등에 따라 센서 부착 및 축 감지 방향을 변경하여 지정할 수 있습니다.

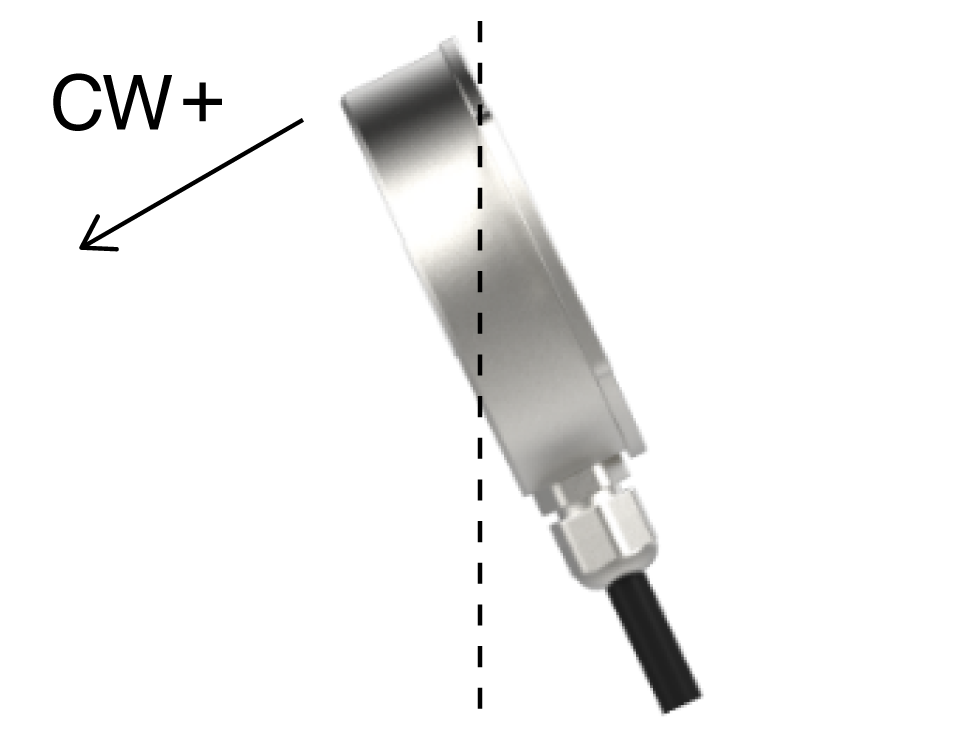

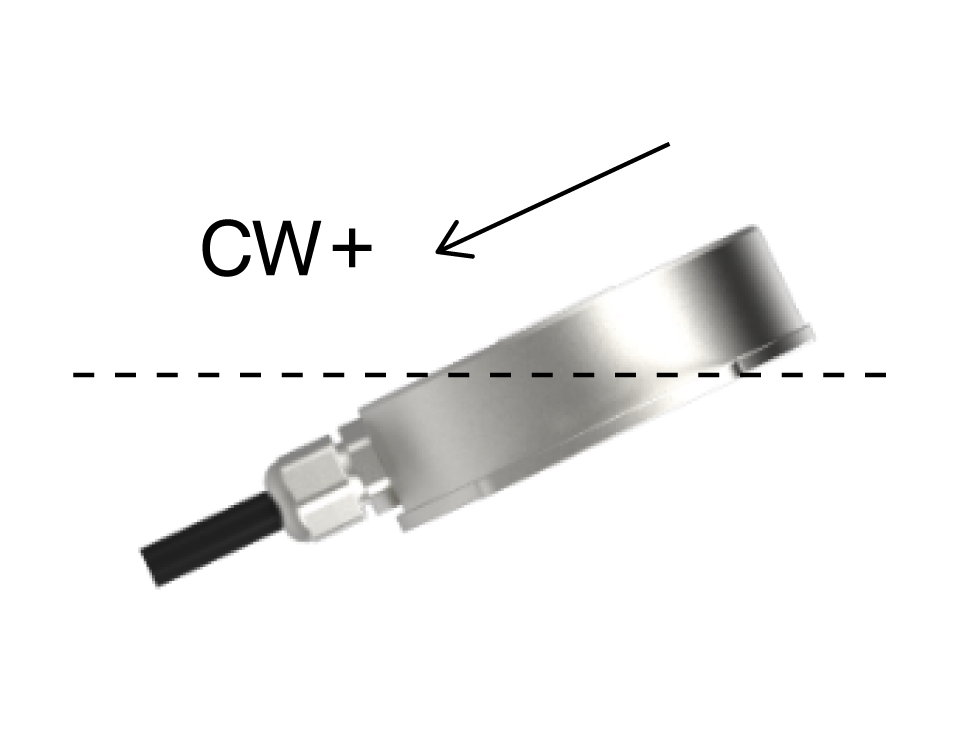

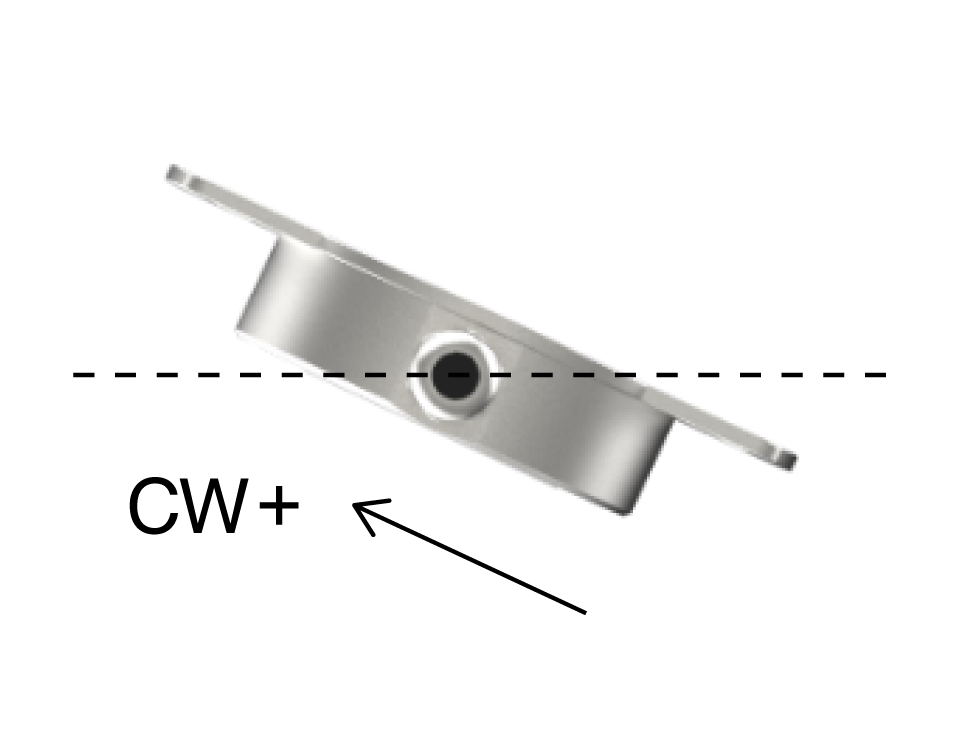

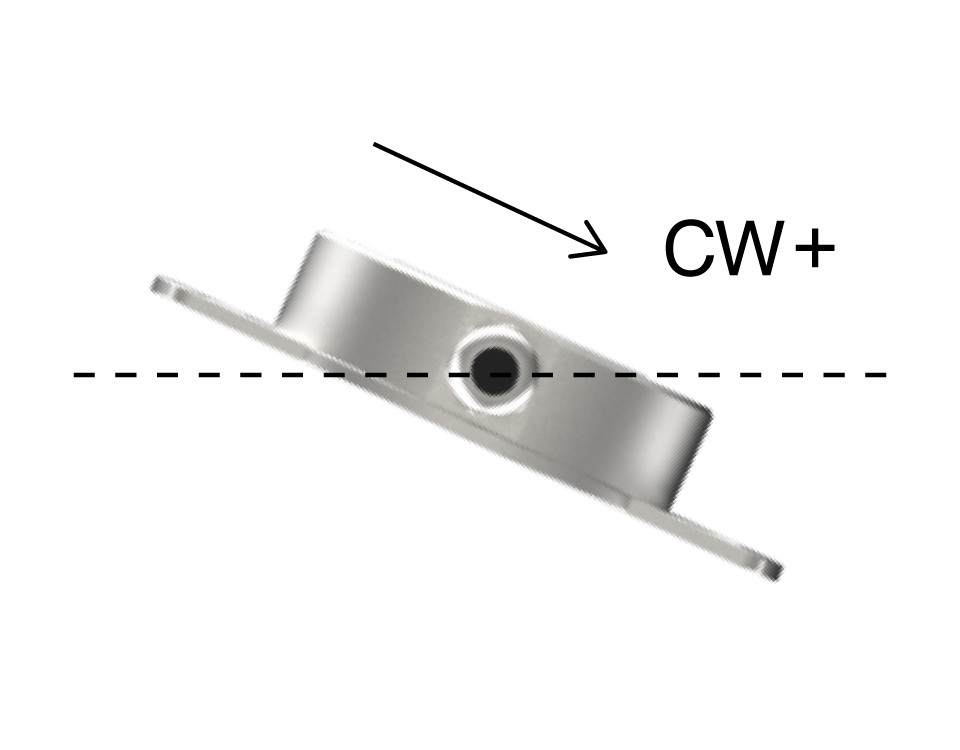

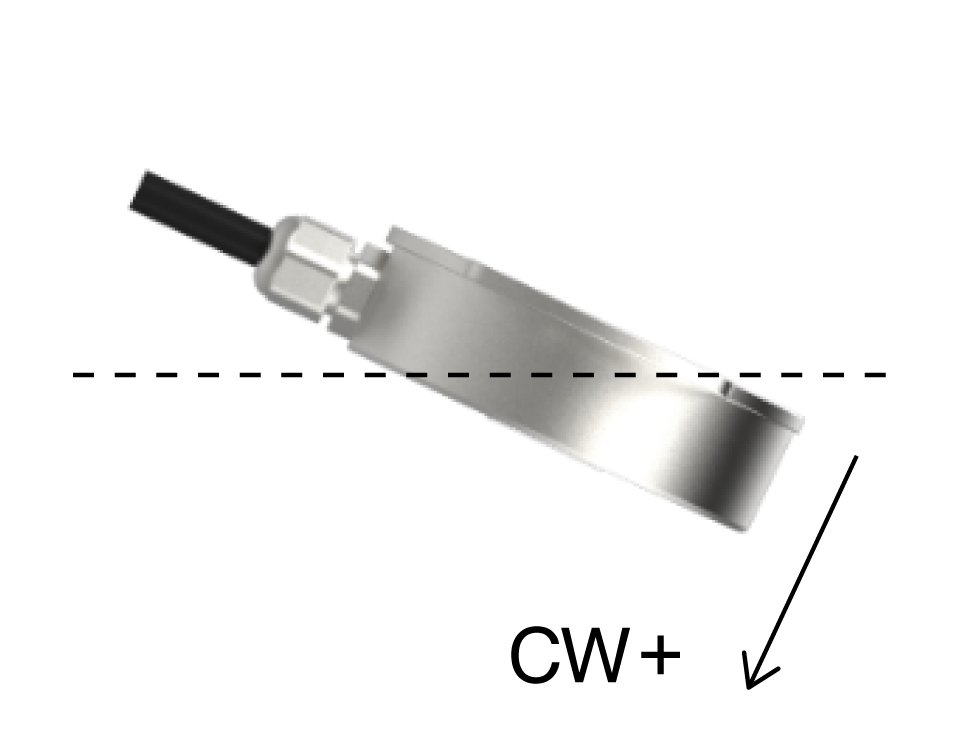

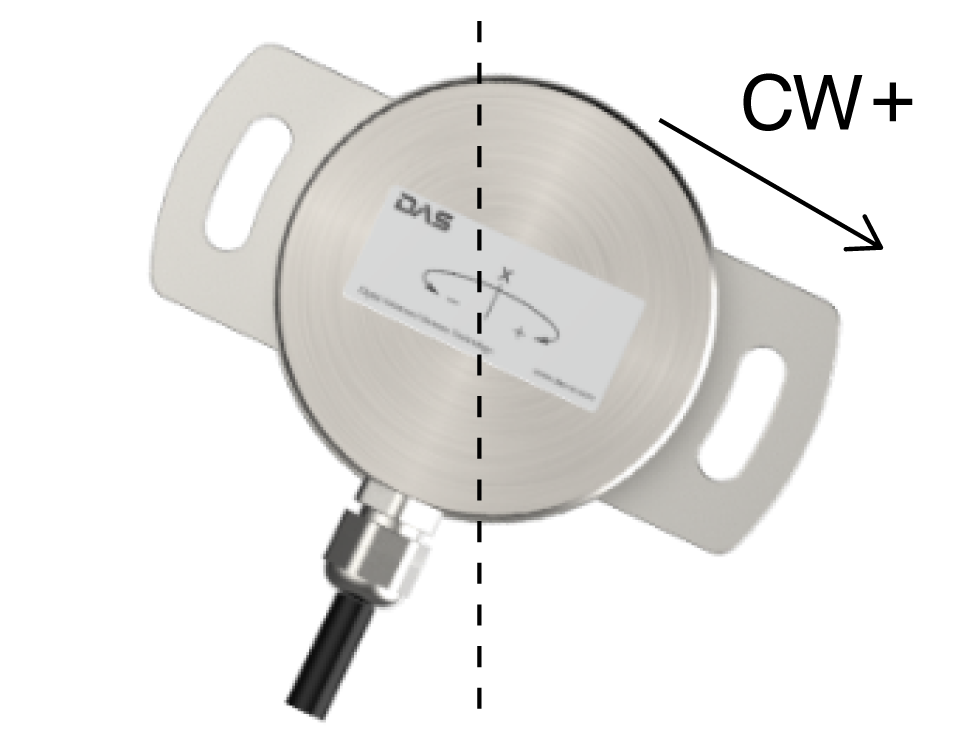

축 감지 방향

X축, Wall Mount	Y축, Wall Mount
X축, Floor Mount	Y축, Floor Mount
X축, Roof Mount	Y축, Roof Mount

• UWT2의 각도 측정을 위한 기준 방향을 나타냅니다.

결선 방법

• RS485 결선은 1/2축과 무관합니다. 출력 형식에 따라 정확하게 결선하여 주시기 바랍니다.

RS485 통신 규격

• 통신 규격

• 출력 형식 (ASCII)
  = STX + X각도 + SP + Y각도 + ETB + Check Sum + $
  • 1축 사양인 경우, [SP+Y각도] 생략
  • Check Sum : 각 자리의 ASCII 값을 HEX로 치환하여 각 자리를 XOR 누적 계산



• 송신 형식 (명령어)
  모든 명령어 뒤에는 반드시 Carriage Return과 Line Feed를 붙여서 전송해야 하며, 대·소문자를 구분하지 않습니다.
  예) #DATA+CR+LF
  예) #SAVE +CR+LF

• • ID는 0~80까지 지정가능하며, HEX로 치환할 때에는 ID에 B0를 더하게 되어 B0~FF까지의 범위입니다.
  • ID 설정 모드에서 ID를 지정하고 센서 전원을 껐다 켜면 ID 변경이 완료됩니다.

• 여러 개의 센서를 병렬 연결하는 경우, 각 센서의 ID를 지정하고 다음 명령을 HEX 값으로 전송하여 센서 별 각도를 측정할 수 있습니다.
  이 명령은 CR+LF를 전송하지 않아도 됩니다.



  병렬 측정 명령 : 센서 ID [B0~FF] + 05
  예) 센서 ID가 1인 경우, B1 05 전송

주의 사항

• 출고 이후의 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.



• 노이즈가 심한 환경에서는 접지를 권장합니다.



• MEMS 기반 기울기 센서(각도센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.



• 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.



• 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.



• 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
