DIGIANGLE-Multi 제품 사양서
  •
  • DIGIANGLE-Multi 제품 사양서
  •
  •
  • 편리한 사용을 위한 센서 전원 출력 기능
  • Differential / Single Voltage 측정
  • 고강도 정밀 알루미늄 가공 하우징
  • 저전력 LCD 디스플레이·자동 절전·리튬 이온 배터리·USB 충전
  •
  •
  •  디지털 인디케이터 DIGIANGLE-Multi는 전기식 센서를 측정할 수 있는 휴대용 측정기입니다.
  • 제품 사양

    항목 세부사양 비고
    측정범위 -5 ~ + 5Vdc
    측정채널 Diff 2Ch
    분해능 0.01%
    출력전압

    about 10Vdc±1V

    (배터리 상태에 따라 상이)


    비선형성 0.1% FS
    응답속도 3.87Sec(0->4V 변경 시)
    배터리 3.7V 500mAh (Li-ion)
    충전전원 USB 5V 500mA
    동작온도 0℃ ~ +65℃
    외형크기 W110 x H80 x D32㎜
    중량 430g


    측정 센서

    • MVOLT : Diff Volt 센서
    • 측정범위 -5 ~ +5Vdc
    • MVOLT를 제외한 기타 센서 : Sn Volt 센서
      = 0~+5Vdc

    기능 설명

    A
      측정 화면에서 △ 버튼을 눌러 큰 글자 화면으로 전환할 수 있습니다.
    B
      □ 버튼을 길게 누르면 전원을 켜고 끌 수 있습니다. 측정 화면에서 □ 버튼을 짧게 누르면 현재 값 hold나 연속 측정을 진행합니다.
    C
      측정 화면에서 ▽ 버튼을 눌러 화면 라이트를 켜고 끌 수 있고, 길게 누르면 측정 센서를 변경합니다.

    1
      1채널 측정에서 현재 입력 채널을 표시합니다.
    2
      측정 채널을 표시합니다. #1, #2는 채널1,2를 나타냅니다.
    3
      배터리 상태를 나타냅니다. 충전 중 화면의 배터리 막대 앞에 C 표시됩니다.
    4
      해당 채널의 측정 결과 값을 표시합니다.

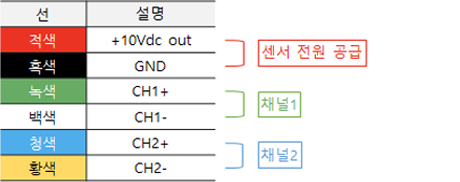

    결선 방법

    주문 코드


    1D 디지털 각도계·건물 경사계
    MULTI 전기식 센서 인디케이터
    VW 진동현(VW) 센서 인디케이터
    • 코드 형식 : DIGIANGLE - [시리즈]

    • 별도 주문 가능 사항
      • 측정 케이블 (VW 3채널+온도 1채널)


    충전 방법

    배면의 USB 포트에 기본 제공되는 USB 충전 케이블을 PC 또는 USB 충전 장치와 연결하여 충전합니다.



    기본 제공 액세서리

    • 가죽 수납 파우치 (어깨끈 탈/부착)
    • USB 충전 케이블 (길이 2M)

    주의 사항

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • 제품의 안정적인 사용을 위해 배터리의 충전 상태를 확인해주시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년입니다.
    • 하우징 색상은 제조사 사정에 따라 변경될 수 있으며, 제품의 성능과는 무관합니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
