고해상도(800 x 480)·높은 가시성(600cd)의 5인치 TFT LCD

CAN·RS232 데이터 통신 지원

터치스크린 또는 8버튼 키패드 입력장치 탑재

스피커, 블루투스 모듈(옵션) 내장·아날로그/디지털 입출력 포트 내장

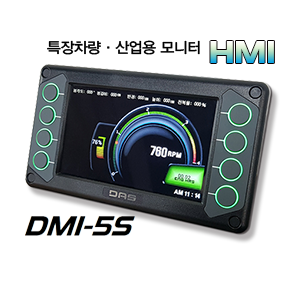

디스플레이 장치·Human Machine Interface DMI-5S는 컴팩트한 크기와 프로그래밍 도구를 이용한 커스터마이징, 다양한 기능으로 무장한 특장차량을 위해 특화된 모니터 장치입니다. 터치스크린 또는 8버튼 키패드를 선택하여 입력장치로 사용할 수 있으며, CAN 및 아날로그/디지털 입출력을 지원하여 사용자의 요구에 맞는 다양한 기능을 수행합니다.

다운로드

DMI-5S 외형도면

제품 사양

항목	세부사양
프로세서	ARM Cortex M4 (168 MHz)
램 (RAM)	194 KB
어플리케이션	최대 1 MB
V-RAM	1 MB
플래시메모리	Micro-SD (T-Flash) 최대 16 GB
프로그래밍언어	mikroC PRO for ARM / Visual TFT
전원	10 ~ 32VDC
소비전류	300㎃ (@ 12VDC)
디스플레이	5인치, TFT LCD, 600㏅
입력장치	터치스크린 또는 8버튼 키패드
데이터 통신	CAN, RS232
해상도	WVGA (800 x 480, 5:3)
백라이트	600 ㏅/㎡
옵션	내장 스피커 (옵션), 블루투스 V4.2 (옵션)
외형크기	W170 x H96 x D47.7㎜
무게	260g
방수등급	전면 IP65
외형 재질	Plastic
동작 온도	-20℃ ... +65℃

I/O 포트 설명

출력포트	1x	DO 입력 전압의 100%, 최대 400㎃
입력포트	2x	AI 0-5V (12-bit)
입력포트	2x	DI 10-32V

DMI-5S 디스플레이 장치 특징

특장차량에 최적인 5인치 고해상도 TFT 컬러 LCD
Mini-USB를 통한 펌웨어 업데이트 및 외장 메모리 접근
GUI 이미지, 사운드 라이브러리, 로그파일 등 외장 메모리에 저장
1W 스피커 및 오디오 프로세서 내장 (PCM 재생 가능)
CAN 2채널 또는 CAN 1채널 및 RS232 1채널 지원
블루투스 V4.2 모듈 내장 옵션
아날로그/디지털 입출력 포트 내장
객체 기반 GUI 프로그래밍 도구 (Visual TFT)
터치스크린 또는 8버튼 키패드 입력 장치 탑재
RTC 기능 내장

개발 환경 소개

GUI+C언어 통합 프로젝트 지원
C언어 중심 제어 프로그래밍으로 기존 코드 및 라이브러리 활용 가능
객체 중심·스크린 중심의 GUI 설계로 디자인이 용이
통합 HAL 라이브러리 채택, H/W 변경하는 경우 이식이 용이
간편한 라이브러리 추가 및 삭제를 위한 라이브러리 관리자
통합 라이브러리 사이트 지원
USB 부트로더 기능 지원으로 S/W 업그레이드가 용이

개발 환경 (스크린샷)

GUI 프로그래밍 | Visual-TFT

객체 및 H/W 제어, 컴파일러

결선 방법

NO	CAN1	CAN2	DI/DO	AI/AO
1	DC IN (V+)	NC	D-OUT	Vcc-OUT
2	CAN1 H	CAN2 H	GND	GND
3	CAN1 L	CAN2 L	D-IN 1	A-IN 1
4	GND	GND	D-IN 2	A-IN 2

참고 사항

프로그래밍 소프트웨어 및 도구(mikroC PRO for ARM, Visual TFT)는 MikroElektronika로부터 구입하시거나 ㈜다스로 문의하여 주시기 바랍니다.
㈜다스는 DMI 시리즈의 프로그래밍 및 커스터마이징에 필요한 기술 교육 및 개발 지원을 실시하고 있습니다.
DMI의 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
