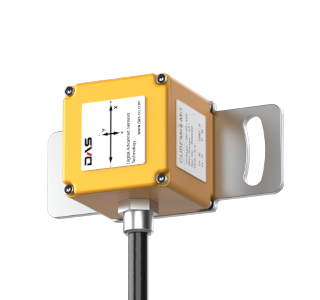

CUBEMini 제품 사양서 / 데이터시트
  •
    • CUBEMini 제품 사양서 / 데이터시트
  •
  •
  • 안정된 데이터 처리를 위한 고성능 Micro-Processor 탑재
  • 높은 안전성과 신뢰성으로 정밀 측정 요구 완벽 대응
  • 알루미늄 프로파일과 결합하여 EL빔 센서로 활용 가능
  • 기계장치, 건물·구조물·교량의 거동 측정, 터널·지반 경사 변위 측정
  • KC인증, Q마크 획득
  •
  •
  •  CUBEMini-IN은 특수 산업 현장에 최적화된 고성능 기울기 센서로, (주)다스 최초로 RS-485 Modbus 산업 표준 프로토콜을 적용해 범용성과 호환성을 향상시켰습니다. RS-485 Modbus를 비롯해 CAN, Diff mV, 4~20mA 등 다양한 출력 타입을 지원하며, 출력 앰프 성능 개선을 통해 노이즈 없는 안정적인 데이터를 제공합니다. 또한 고성능 Micro-Processor 탑재로 정밀하고 안정적인 데이터 처리가 가능하고, 알루미늄 프로파일 결합 시 EL빔 센서로 확장 활용할 수 있습니다.

    • 다운로드

    제품 사양

    항목 세부사양 비고
    측정 축 1축 또는 2축
    측정 범위

    ±30˚ 이내 선택

    		 최대 ±90°
    분해능 0.001˚ Digital Output
    1mV 단위 환산 각도 Analog Output
    정밀도 0.1% FS
    온도 드리프트 ＜0.002˚/℃ -40℃~80℃
    응답 시간 ＜0.5초
    출력 형식 4 ~ 20mA (3선식)
    0.5~4.5V(3선식)    		 자동 출력 방식
    CAN
    Modbus(RTU)    		 요청-응답 방식
    (Request-Response)
    전원 10 ~ 30Vdc
    소비 전류 ＜20mA @12Vdc
    동작 온도 -40℃ ~ +80℃
    방수 등급 IP67급 내부 몰딩
    외형 크기 W50 x D50 x H50㎜ 브라켓 제외
    중량 ＜400g 브라켓 포함
    케이블 사양 폴리우레탄, 1000mm PU CABLE 4C : 20AWG
    • 측정 범위 지정
      예) -10˚ ~ +10˚ 또는 -30˚ ~ +30˚ 등

      •

    • 2축 사양은 각 축 개별 측정 범위 지정 가능

      •

    • 단, 최소/최대각도는 각 축 지정 범위를 만족할 것.
      -3º ~ +3º (deg) 미만은 별도 문의







    출력 데이터 해석

    • Vdc 출력
      • 측정 각도 범위 = 최대 각도 - 최소 각도
      • 출력 V 범위
        = 최대 출력 4.5V - 최소 출력 0.5V



    • 예) ±5˚ 사양, 출력 전압 3V 인 경우,

      •

    • mA 출력
      • 출력 mA 범위
        = 최대 출력 20mA - 최소 출력 4mA
      • 영점 옵셋 = 12mA







    설치 방법 및 구성

    기본 설치 브라켓 삼각대 브라켓 (별매)







    축 감지 방향

    X축 Y축







    결선 방법

    선 mV mA CAN Modbus
    적색 V+
    흑색 GND (공통)
    녹색 X출력 High T+
    흰색 Y출력 Low T-







    주문 코드

    ① 축 S
    D    		 1축
    2축
    ② 출력 MV
    MA
    MB
    CA    		 0.5V~4.5Vdc 출력
    4 ~ 20mA 출력
    RS485 출력 [Modbus. RTU]
    CAN
    ③ 각도 범위 측정 각도 범위 지정
    ④ 부착 방향 F
    W    		 바닥 부착
    벽면 부착
    ⑤ 기타 - 특이 주문 사항
    • 주문 코드 : CUBEMini-IN- [①]-[②]-[③]-[④]-[⑤]
      예) CUBEMini-IN-S-MV--0303-F

      •

    • 별도 주문 가능 사항
      • 센서 케이블 길이
        1m 당 추가 비용이 발생되며 사용 가능한 최대 길이는 신호 케이블의 사양과 적용 환경에 따라 달라지므로 테스트가 필요합니다.

        •

      • 인디케이터
        DIGIANGLE-MULTI 인디케이터 (별매)를 사용하여 측정소에 설치된 CUBEMini로부터 수동 계측을 수행할 수 있습니다. (MV 출력 센서만 가능) 세부 사항은 DIGIANGLE-MULTI 제품 정보 및 사용 설명을 참고하시기 바랍니다.







    주의 사항

    • 출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.

      •

    • MEMS 기반 기울기 센서(각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.

      •

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

      •

    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.

      •

    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
