특허 제10-2029172호_선형 센서 어레이에 의한 변위 측정 오차 감소 방법 및 그에 의한 변위 측정 시스템

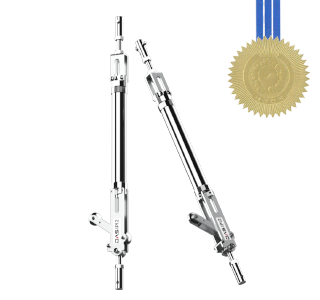

In-Place Inclinometer : 자동지중경사계는 지반 속의 수평과 수직 변위를 측정할 수 있는 센서로 토목 공사 현장과 같이 높은 신뢰도를 요구하는 특수 산업에 적합한 고정밀, 고성능의 센서로 다양한 사용 목적에 적합하게 설계되었습니다. 지반, 사면, 터널의 처짐 등 정밀 측정을 요하는 산업에 폭넓은 응용성을 자랑합니다.

다운로드

제품 사양

항목	세부사양	비고
측정 축	X축 또는 X축+Y축
측정 범위	±30°	최대 ±180°
분해능	30m 당 0.63mm
정확도	30m 당 1.5mm
소비 전류	세그먼트 당 4.2mA	@12Vdc
동작 온도	-30℃ ~ +70℃
출력	CANbus
전원	10 ~30 Vdc
방수	수중 100m
외형 크기	W65 x D65 x H55 mm
중량	640g
케이블	폴리우레탄

측정 범위
- 1축일 경우 최대 ±180°
- 2축일 경우 최대 ±90°
- 기본 범위 ±30°

측정 범위가 넓을수록 오차 범위 큼

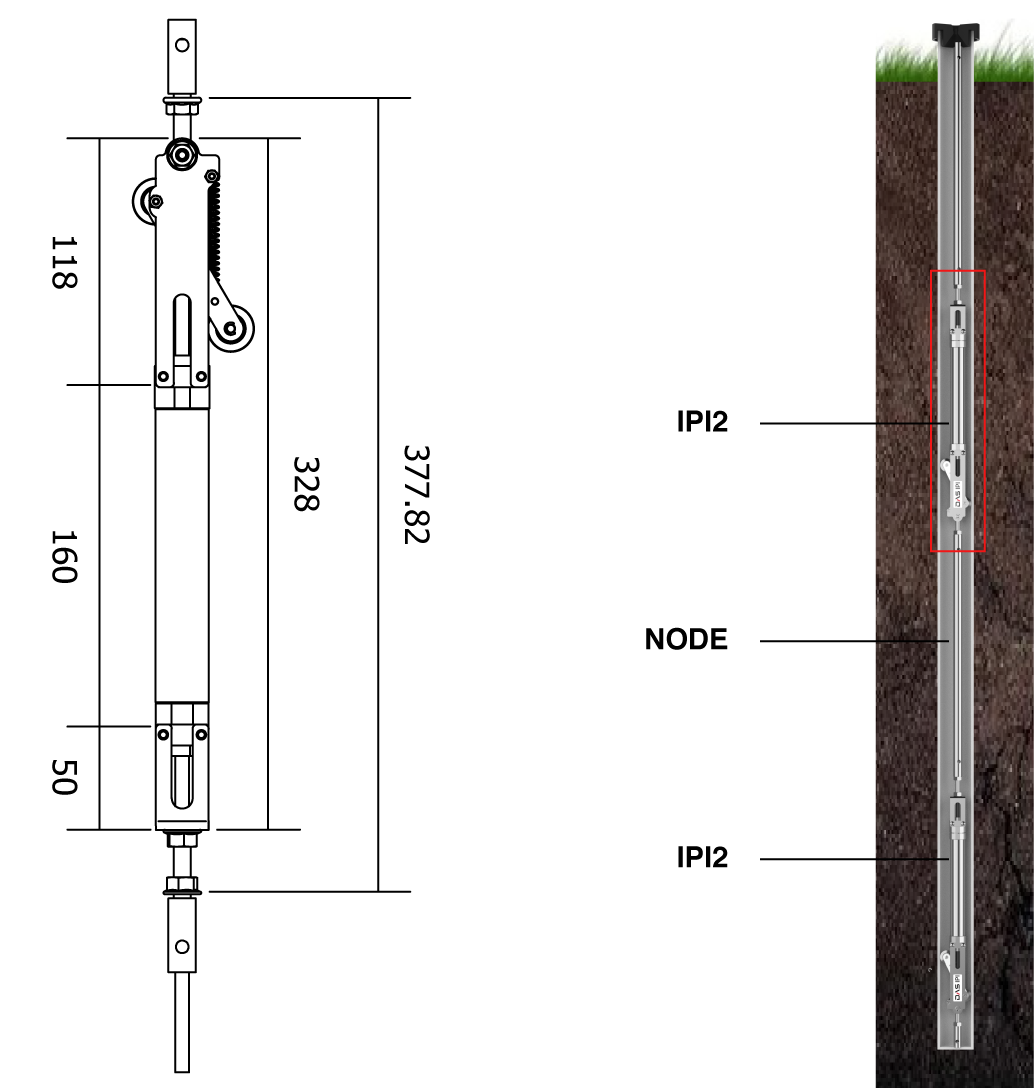

도면 및 설치

결선 방법

선
적색	Power(12Vdc)
흑색	GND
녹색	CAN-H
흰색	CAN-L

필요에 따라 종단저항 120옴 설치

주문 코드

①	축	S D	1축(X축) 2축 (X,Y축)
②	CAN	CAN bus 출력
③	측정 각도	측정 각도 범위 지정

코드 형식 : IPI-[①]-[②]-[③]

예)IPI-D-CAN-30

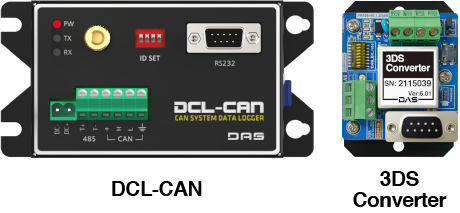

측정 데이터 로거

주의 사항

노이즈가 심한 환경에서는 접지를 권장합니다.

결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.

제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고 없이 변경될 수 있습니다.
