지반의 침하나 융기 계측

터널, 광산, 굴토면 및 성토층 등 지반의 안정성 확인

교대나 옹벽의 변형 계측

다운로드

제품 사양

항목	세부사양
적용 센서	Vibrating Wire Type
측정 범위	40mm
분해능	0.01mm
정확도	±0.5%FS
내장 온도 센서	NTC Thermistor 3KD-ATF
직선성 오차	±0.5%FS
동작 온도	-29℃ ~ 102℃
온도 센서 정확도	RTD (±1.0℃)
주요 부품 재질	스테인리스 특수 합금강
측정 앙카 수	1 ~ 4 point
센서부 재질	스테인리스 특수 강재 / 합금 강재(도금)
신호 케이블	⌀7mm x 6C

적용 및 활용

지반의 침하나 융기 계측

터널, 광산, 굴토면 및 성토층 등 지반의 안정성 확인

교대나 옹벽의 변형 계측

제품 개요

각 지층의 침하량을 측정하여 지하의 토층 및 암석의 거동, 안전성을 계측하기 위한 제품입니다. 4개의 앙카 로드를 이용하여 진동현의 인장력 변화에 따른 공진주파수를 통해 지중 침하량을 계측합니다.

지중 내에 천공을 한 뒤, 센서가 설치될 수 있도록 로드를 심도에 맞게 설치합니다. 로드가 설치되는 간격은 설계 심도 또는 지반 조사 자료를 근거로 하여 각 지층의 최상부에 설치되도록 합니다.

설치 후 센서 헤드는 보호 캡 등을 이용하여 보호합니다.

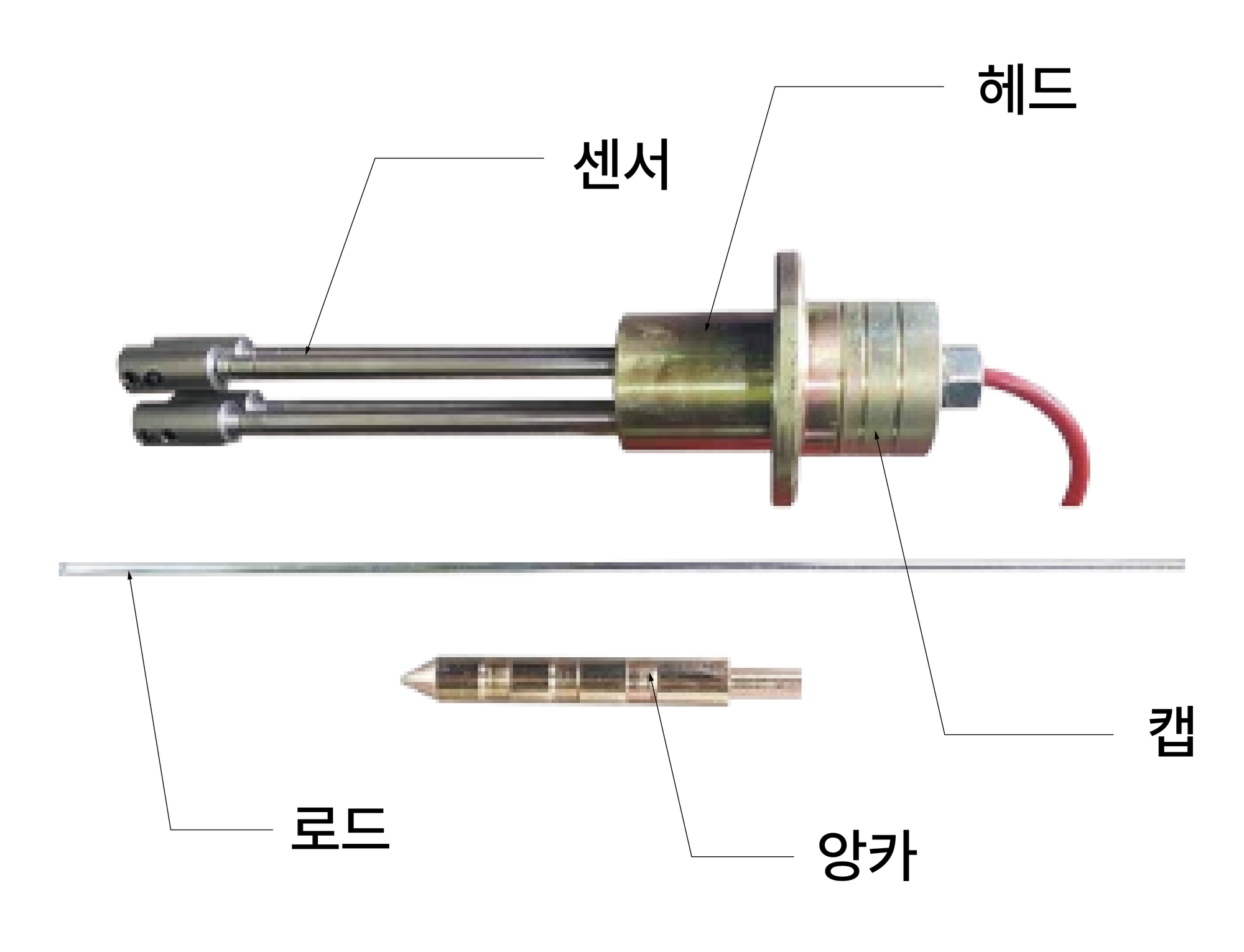

제품 구조

주의 사항

본 제품의 품질 보증은 제품의 인도일로부터 12개월이며, 보증 기간 이내에 설계·제조상의 결함으로 발생하는 품질 문제에 대하여는 교환 또는 무상 수리를 제공합니다.

임의로 제품을 분해·개조하거나 사용 목적 외의 용도 또는 사용법과 다르게 사용하여 문제가 생긴 경우에는 보증하지 않습니다.

결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
