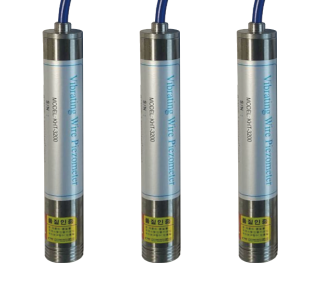

VW 간극수압 제품 사양서 / 데이터시트
  •
    • VW 간극수압 제품 사양서 / 데이터시트
  •
  •
  • 탈수나 배수의 효과적인 측정
  • 지반의 안정성을 검토 및 시공 조절을 위해 사용
  • 굴착이나 성토의 안정성을 측정
  • 수위 측정의 모니터링
  •
  •

    • 다운로드

    제품 사양

    항목 세부사양
    적용 센서 Vibrating Wire Type
    측정 범위 50psi
    정확도 ±0.5%FS
    동작 온도 -30℃ ~ 70℃
    분해능 ±0.025%FSR
    주요 부품 재질 스테인리스 특수 합금강
    방수 성능 120mH₂O
    신호 케이블 ⌀5mm 실드 케이블 4C
    내장 온도 센서 NTC Thermistor pa-ed-302J
    외형 크기 ⌀19 x 130L
    필터 1µm







    적용 및 활용

    • 탈수나 배수의 효과적인 측정

    • 지반의 안정성을 검토 및 시공 조절을 위해 사용

    • 굴착이나 성토의 안정성을 측정

    • 수위 측정의 모니터링







    제품 개요

    토양이나 암반의 보어홀, 성토층 내의 지하 수위나 간극 수압을 측정하기 위한 것으로, 예민한 다이어프램에 고정된 진동형과 하우징으로 구성되어있습니다. 수압의 변화에 따라 다이어프램에 편차를 일으키면 진동현의 변화에 따른 공진주파수를 이용하여 간극 수압을 측정합니다.

    진동현식 센서를 이용하여 다이어프램에 전달되는 수압을 진동현과 마그네틱 코일의 상호작용으로 인한 주파수를 신호로 변환한 것입니다.
    간극수압계는 다이어프램에 전달되는 수압이나 공압으로 인해 진동현의 인장력이 변화하는 원리를 이용하였습니다. 발생된 주파수 신호가 출력장치로 전송되면 출력 장치에서는 필요한 공학 단위로 표시하고, 제공되는 전환계수를 적용하여 쉽고 정확하게 입력 단위로 계산할 수 있습니다.

    공인된 디지털 인디게이터와 자동 압력 교정 장치를 이용, 개별로 교정하여 그 결과를 교정 검사 성적서에 기록합니다. 또한 온도 변화로 인한 영점 변화를 보정하기 위한 온도 센서를 내장하고 있습니다. 모래 주머니와 스테인리스 특수 강재를 사용하여 이물질 방지 및 방수, 방청 처리하여 반영구적인 계측기로, 자동화 계측이 가능하도록 설계되었습니다.

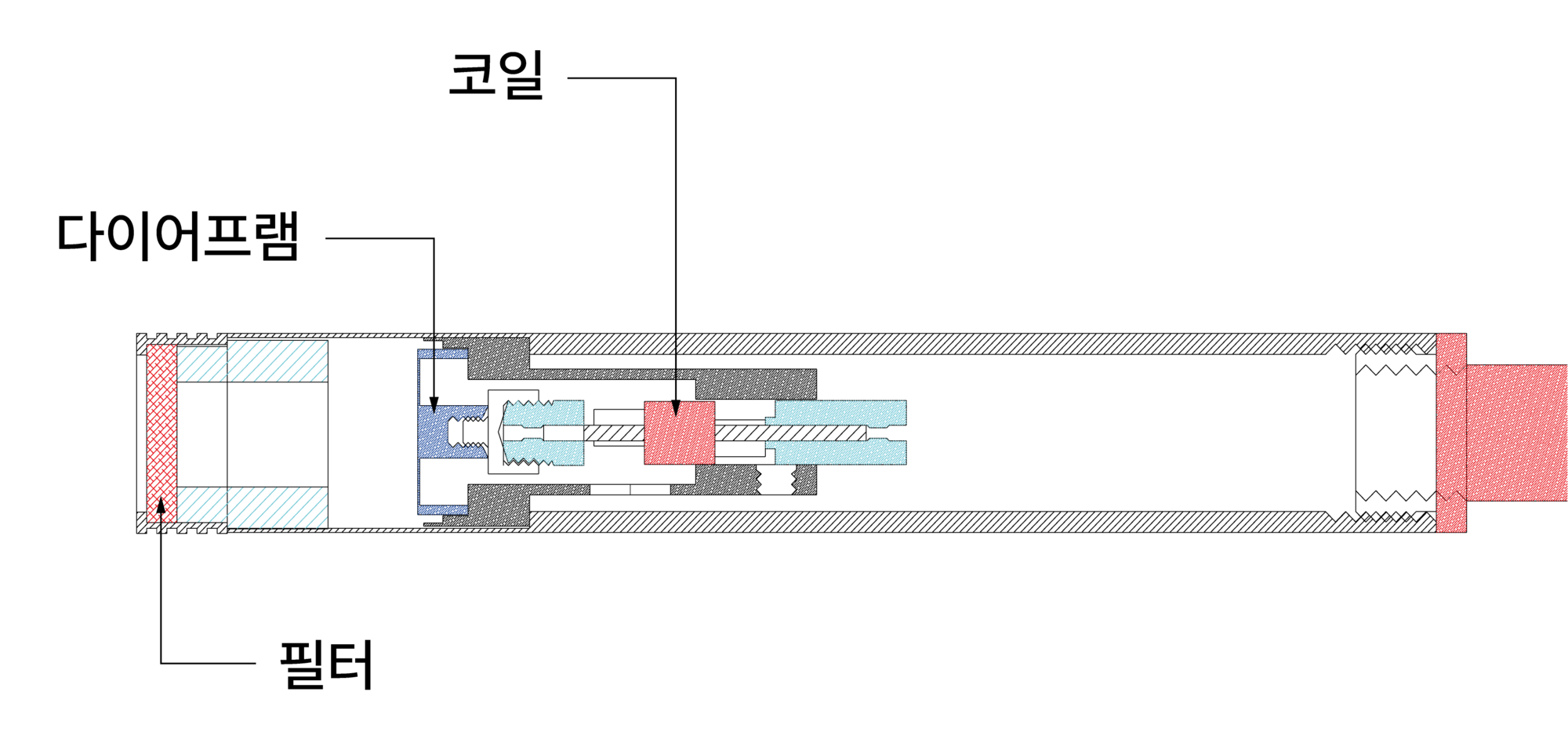

    제품 구조







    주의 사항

    • 본 제품의 품질 보증은 제품의 인도일로부터 12개월이며, 보증 기간 이내에 설계·제조상의 결함으로 발생하는 품질 문제에 대하여는 교환 또는 무상 수리를 제공합니다.

    • 임의로 제품을 분해·개조하거나 사용 목적 외의 용도 또는 사용법과 다르게 사용하여 문제가 생긴 경우에는 보증하지 않습니다.

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
