용이한 설치 및 운용

극한 환경에서 동작 가능한 안정성과 높은 신뢰성

영구 방식 방청 재료 채택

자동화 계측 가능

다운로드

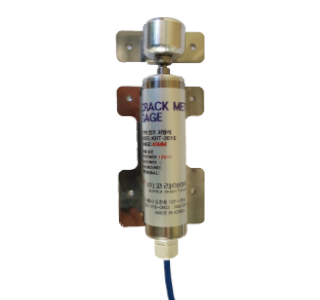

크랙게이지 제품 사양서 / 데이터시트

제품 사양

항목	세부사양
적용 센서	Linear Potentiometer
전원	9 ~12Vdc
방수 성능	100psi
분해능	0.01mm
센서 동작 온도	-30℃ ~ +80℃
측정 범위	0 ~ 40mm
신호 케이블	0.235mm² x 4C 차폐 PVC 케이블 (⌀3 ~ ⌀6.4mm)
주요 부품 재질	304스테인리스, 알루미늄

설치 주의 사항

출력 장치 호환 여부 및 종류

신호 케이블 길이 및 종류

설치 장소 및 계측 용도

제품 개요

균열계는 포텐셔미터의 몸체와 앙카 고정부로 구성되어 있습니다. 앙카는 균열 틈새 양단에 그라우팅 앙카로 고정하여 균열이 발생되면 포텐셔미터의 길이를 변화시켜 mV 출력 전압을 이용, 균열의 크기를 계측합니다. 헤드 자체의 회전기능이 있어 어떠한 조건에서도 쉽고 빠르게 설치되며, 정확한 데이터를 획득할 수 있습니다.

온도에 영향을 받지 않는 선형 포텐셔미터를 사용하여 정밀 계측이 가능하고, 완벽한 방수 및 방청 구조로 이루어져 있습니다. 암반이나 콘크리트 구조물의 표면 연결부 틈새의 크기 변화를 계측하는데 용이합니다.

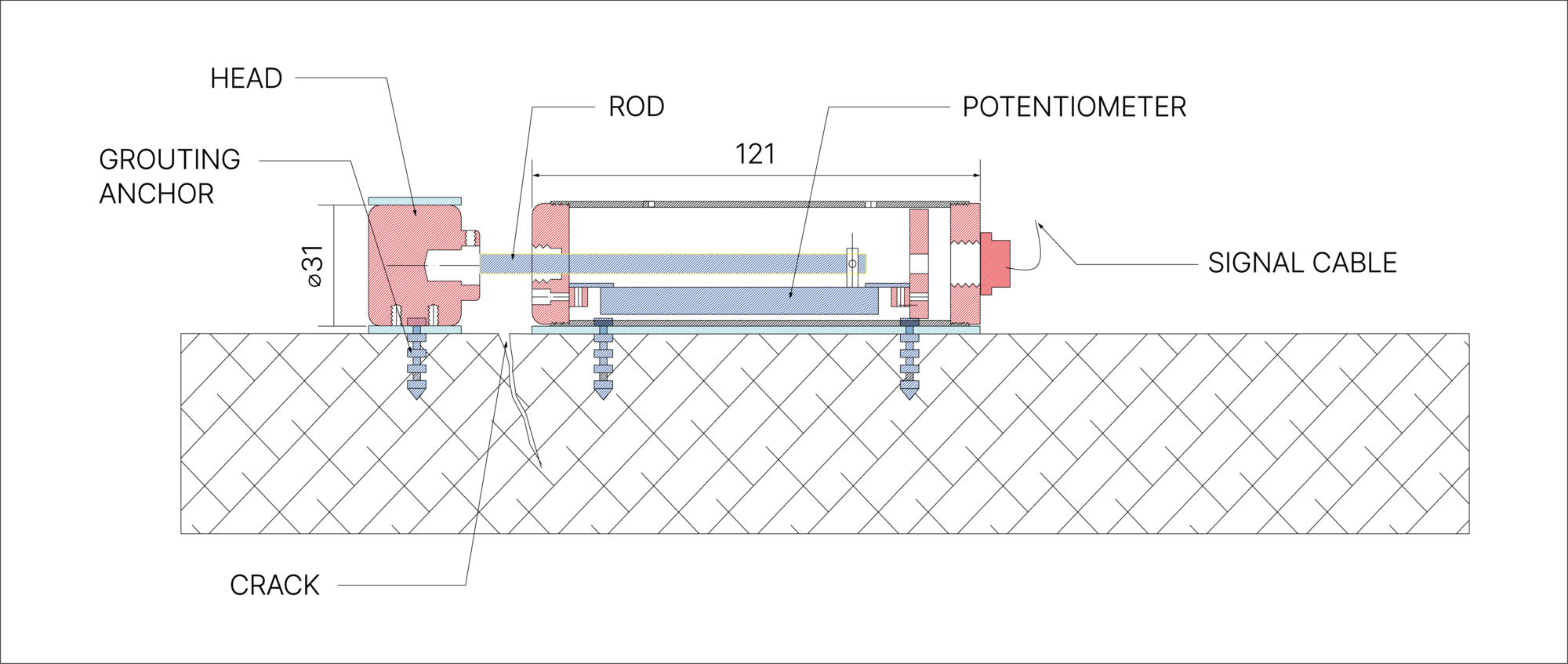

제품 구조

주의 사항

본 제품의 품질 보증은 제품의 인도일로부터 12개월이며, 보증 기간 이내에 설계·제조상의 결함으로 발생하는 품질 문제에 대하여는 교환 또는 무상 수리를 제공합니다.

임의로 제품을 분해·개조하거나 사용 목적 외의 용도 또는 사용법과 다르게 사용하여 문제가 생긴 경우에는 보증하지 않습니다.

결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
