교량 또는 건물의 지보 강재의 변형률 계측

굴착한 옹벽 지보용 strut의 하중 계측

파이프 라인의 집붕 응력 면적 계측

터널라이닝과 지지물의 변형률 계측

다운로드

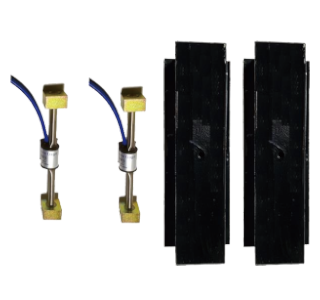

VW 변형률계 제품 사양서 / 데이터시트

제품 사양

항목	세부사양
적용 센서	VW 타입 진동현식 센서
분해능	0.5microstrain
정확도	±0.1%FS
측정 범위	3,300microstrain
직선성 오차	±0.5%FS
내장 온도 센서	NTC Thermistor 3kd-ATF (3KΩ)
선팽창 계수	11 x 10^-6
표점 거리	150mm
방수 능력	300m H₂O
주요 재질	스테인리스 강, 고밀도 에폭시
사용 온도	-30℃ ~ +70℃
센서 헤드 규격	SUS303(⌀13 x 28L)
파이프 규격	SUS304(0.9T x OD⌀0.8 x ID⌀6.2 x 133L)

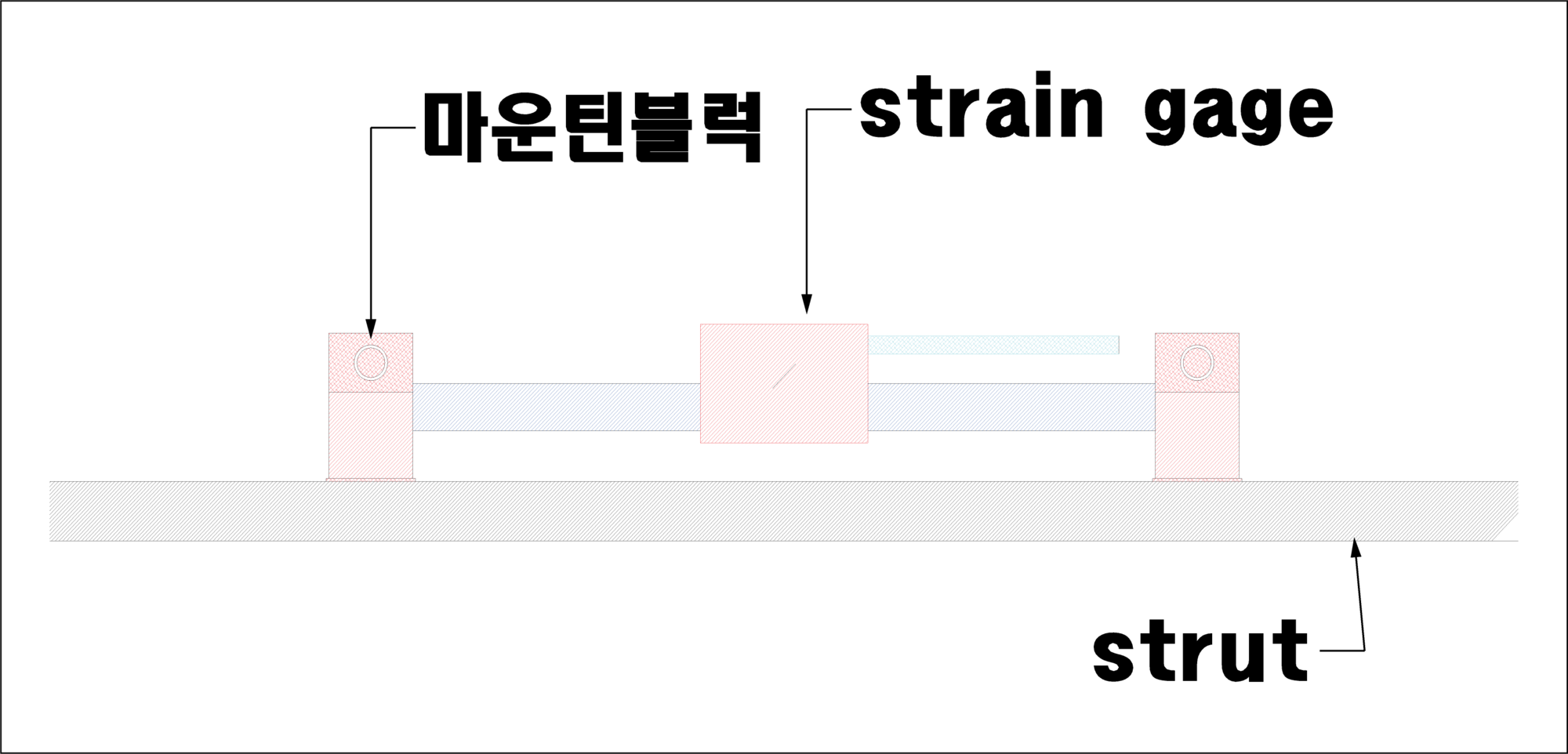

마운틴블럭	SS41(10T x 25 x 17L)

제품 개요

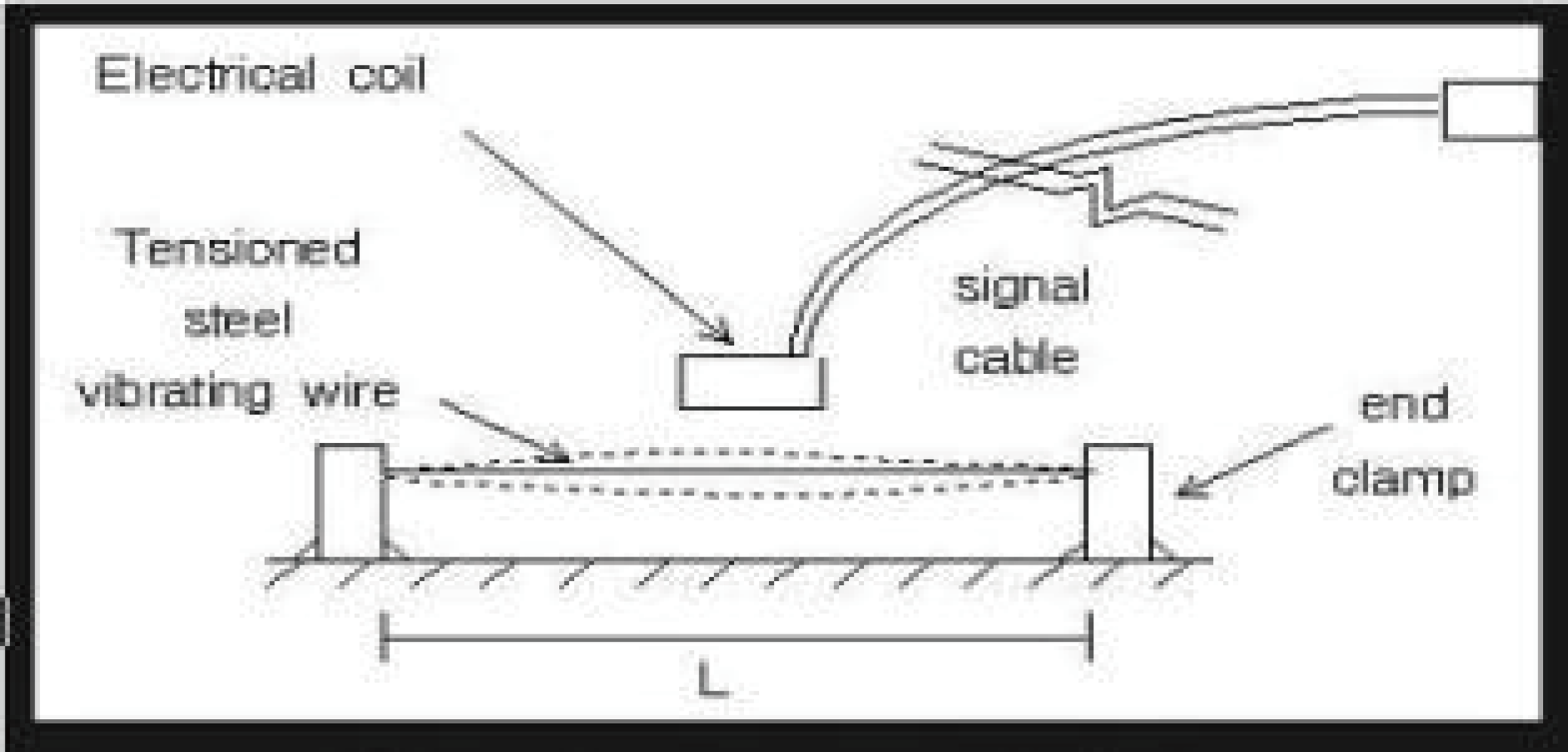

VW 변형률계의 몸체는 구조적으로 밀폐 처리한 스테인리스 강 튜브와 양 끝단에 용접 부착하기 위한 Mounting Block으로 구성되어 있습니다. 몸체 튜브의 외부 중심에는 마그네틱 코일이 ABS 케이스에 내장되어 있고, 플렌지의 양 끝에 적당한 장력으로 부착된 진동 와이어가 튜브에 내장되어 있습니다.

가로 방향의 변형량을 스트레인게이지가 감지하였을 때 진동 와이어가 마그네틱 코일에 의하여 자화되고 진동 와이어는 공진주파수를 발생시킵니다. 이 공진주파수는 출력 장치로 전송되어 공학 단위로 표시되며, 제공되는 전환계수에 의하여 쉽고 정확하게 응력이나 변형률로 계산할 수 있습니다.

본 제품은 응답성과 제현성이 극히 우수하고 경년 변화에 대한 영향이 거의 없어 영구적인 계측에 적합합니다. 온도 변화로 인한 게이지의 선팽창 계수를 보정하기 위하여 고정확도의 저항 온도 센서를 내장하였고, 주파수 출력이 케이블 길이나 저항 변화에 영향을 받지 않아 재현성과 응답성이 우수하여 자동화 계측에 용이합니다.

특장점 소개

주의 사항

본 제품의 품질 보증은 제품의 인도일로부터 12개월이며, 보증 기간 이내에 설계·제조상의 결함으로 발생하는 품질 문제에 대하여는 교환 또는 무상 수리를 제공합니다.

임의로 제품을 분해·개조하거나 사용 목적 외의 용도 또는 사용법과 다르게 사용하여 문제가 생긴 경우에는 보증하지 않습니다.

결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
