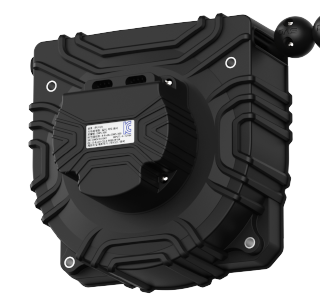

DWS-300-5C 제품 사양서 / 데이터시트
  •
    • DWS-300-5C 제품 사양서 / 데이터시트
  •
  •
  • 전용 출력 확인 지원 프로그램
  • 고강성 플라스틱 하우징
  • 길이 대비 컴팩트한 사이즈
  • KC 인증 완료
  •
  •
  •  DWS-300-5C 시리즈는 여러 산업 분야의 자동화 거리 측정 및 각도 측정에 적합한 센서로, 길이 값과 각도 값을 CANOpen 통신으로 출력하여 사용할 수 있습니다.

    • 다운로드

    웹매뉴얼 바로가기

    DWS-300 웹 매뉴얼







    제품 사양

    항목 세부사양
    길이 측정 범위 30m 15m
    반복성 ≤10mm
    포텐셔미터 5KΩ
    케이블 외경 ⌀3.5
    케이블 재질 우레탄 피복
    케이블 구성 캐볼라 섬유
    0.22Sq*3ea (red, blue : OPEN / black : GND)
    0.2Sq*2ea (green, white : OPEN)
    내구성 왕복 20,000회 이상
    배선 출구 위치 왼쪽 인출, 오른쪽 인출 선택
    각도 출력 범위 1축(X축) / 최소 ±5° 최대 ±180°
    각도 비선형성 0.25% FS
    각도 응답 시간 <0.3초 (10°/sec)
    CAN 출력 속도 기본 250Kbit/s
    (125 / 250 / 500 선택 가능)
    출력 전압 0.5 ~ 4.5V (길이 값 출력 가능)
    부착 방향 바닥 부착, 벽면 부착 선택
    사용 온도 -20℃ ~ +80℃
    저장 온도 -40℃ ~ +90℃
    방수 등급 IP65
    외형 크기 W243 x H245 x D155
    중량 DWS-300 : 7.8kg
    DWS-150 : 5.8kg
    하네스 Delphi 12162190 - 4 Way x 2 / 8C 1.5M







    주문 코드

    ① 길이 150 15m
    300 30m
    ② 출력 S 싱글 출력
    D 듀얼 출력
    ③ 인출 방향 L 왼쪽 출력
    R 오른쪽 출력
    ④ 길이 출력 방식 MV mV출력 (0.5V ~ 4.5V) / 각도 출력 없음
    CO CANOpen 출력
    ⑤ 각도 출력 방식 CO CANOpen 출력
    생략 각도 출력 없을 경우 생략
    ⑥ 각도 방향 X X축 방향 출력
    생략 각도 출력 없을 경우 생략
    ⑦ 각도 출력 범위 XXXX 최소 ±5° / 최대 180°
    (ex. ±90° = 9090)
    생략 각도 출력 없을 경우 생략
    ⑧ 설치 방향 F 바닥 부착
    W 벽면 부착
    생략 각도 출력 없을 경우 생략
    ⑨ CAN ID XX CANOpen 통신 식별 ID (ex. 0x05=05)
    생략 각도 출력 없을 경우 생략
    • 코드 형식 : DWS-[①]-[②]-[③]-[④]-[⑤]-[⑥]-[⑦]-[⑧]-[⑨]
    • 예)DWS-300-D-L-CO-X-9090-W-05 / DWS-15-S-R-MV
    • 인출 방향은 제품을 정면으로 부착했을 때의 케이블 방향 구분입니다.







    외형 도면



    • 상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.







    주문 코드 별 결선도

    • 길이 2Ch mV 출력 + 각도 출력 없음
    주문 코드 길이 길이 길이 각도   1SLOT (DATA 출력 선) 색상 2SLOT (DATA 출력 선) 색상
    mV1 mV2 CAN CAN 녹색 백색 황색 갈색 적색 주황색 청색 흑색
    길이-D-인출-MV ◯ ◯ Χ Χ DATA
    색상    		 녹색 백색 mV1 mV2 VCC 적색 청색 흑색
    기능 Empt D1 Empt D0 Empt A1 Empt A0 GND



    • 길이 1Ch mV 출력 + 각도 출력 없음
    주문 코드 길이 길이 길이 각도   1SLOT (DATA 출력 선) 색상 2SLOT (DATA 출력 선) 색상
    mV1 mV2 CAN CAN 녹색 백색 황색 갈색 적색 주황색 청색 흑색
    길이-S-인출-MV ◯ Χ Χ Χ DATA
    색상    		 녹색 백색 mV1 사용
    안함    		 VCC 적색 청색 흑색
    기능 Empt D1 Empt D0 Empt A1 Empt A0 GND



    • 길이 1Ch CAN 또는 길이 2Ch CAN 출력 + 각도 CAN 출력
    주문 코드 길이 길이 길이 각도   1SLOT (DATA 출력 선) 색상 2SLOT (DATA 출력 선) 색상
    mV1 mV2 CAN CAN 녹색 백색 황색 갈색 적색 주황색 청색 흑색
    길이-S/D-인출-CO-X
    -각도-설치방향-ID    		 Χ Χ ◯ ◯ DATA
    색상    		 CAN H CAN L 녹색 백색 VCC 적색 청색 흑색
    기능 Empt D1 Empt D0 Empt A1 Empt A0 GND



    • 길이 1Ch CAN 또는 길이 2Ch CAN 출력 + 각도 출력 없음
    주문 코드 길이 길이 길이 각도   1SLOT (DATA 출력 선) 색상 2SLOT (DATA 출력 선) 색상
    mV1 mV2 CAN CAN 녹색 백색 황색 갈색 적색 주황색 청색 흑색
    길이-S/D-인출-CO-ID Χ Χ ◯ Χ DATA
    색상    		 CAN H CAN L 녹색 백색 VCC 적색 청색 흑색
    기능 Empt D1 Empt D0 Empt A1 Empt A0 GND
    • DATA 선 색상 : 인출 케이블 끝에 연결된 선
    • Empt A0 : 24V 1A 까지 연결하여 사용 가능 (커넥터 : 청색 > DATA : 청색)
    • Empt A1 : 24V 1A 까지 연결하여 사용 가능 (커넥터 : 주황색 > DATA : 적색)
    • Empt D0 : 24V 0.2A 까지 연결하여 사용 가능 (커넥터 : 갈색 > DATA : 백색)
    • Empt D1 : 24V 0.2A 까지 연결하여 사용 가능 (커넥터 : 황색 > DATA : 녹색)







    주의 사항

    • 본 제품의 품질 보증은 제품의 인도일로부터 12개월이며, 보증 기간 이내에 설계·제조상의 결함으로 발생하는 품질 문제에 대하여는 교환 또는 무상 수리를 제공합니다.

      •

    • 임의로 제품을 분해·개조하거나 사용 목적 외의 용도 또는 사용법과 다르게 사용하여 문제가 생긴 경우에는 보증하지 않습니다.

      •

    • (주)다스에서 제조하지 않은 제품에 대하여는 보증하지 않습니다.

      •

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

      •

    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.







    Copyright ⓒ 2018 (주)다스. All rights Reserved
