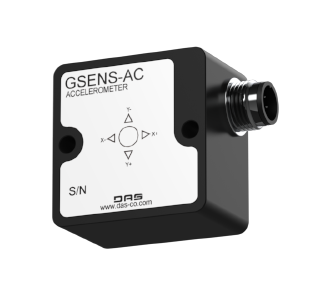

GSENS-AC 제품 사양서 / 데이터시트
  •
    • GSENS-AC 제품 사양서 / 데이터시트
  •
  •
  • 고성능 MEMS 기반 가속도 센서 (진동 센서)
  • 노이즈 차폐 회로를 적용한 높은 신뢰성의 아날로그 출력
  • 빠른 응답 속도와 견고한 내구성의 알루미늄 하우징
  • 토목·안전·유지 관리 계측 및 기타 진동, 가속도 측정에 응용
  • Q마크
  •
  •
  •  고성능 MEMS 기반 가속도 센서로 진동 감쇄없는 금속 하우징과 빠른 응답속도, 노이즈 차폐 회로를 통한 높은 신뢰성의 아날로그 출력을 컴팩트한 크기와 경제적인 가격으로 제공합니다.

    • 다운로드

    제품 사양

    항목 세부사양 비고
    측정 축 1축 X, Y, Z 중 선택
    1축 듀얼 X, Y, Z 중 선택
    2축 X+Y축, X+Z축선택
    측정 범위 ±2g ±6g ±12g
    감도 3,500mV 2,833mV 2,666mV 1g
    2,500mV 2,500mV 2,500mV 0g
    1,500mV 2,167mV 2,334mV -1g
    영점 드리프트 ±1mg/℃
    횡방향 감도 ±1%
    비선형성 ±0.25% FS
    대역폭 500HZ
    출력 형식 0.5 ~ 4.5V
    전원 9 ~ 16Vdc
    소비 전류 ≺10mA
    동작 온도 20℃ ~ +80℃
    방수 등급 IP65
    외형 크기 W40 x D40 x H24㎜
    중량 65g
    • 측정 범위 : ±2g, ±6g, ±12g 중 선택







    출력 데이터 해석

    • 가속도 범위 = 최대 범위 - 최소 범위

      •

    • 출력 V 범위
      = 최대 출력 4.5V - 최소 출력 0.5V = 4V

      •

    • 영점 옵셋 = 2.5V

      •

    • 예) ±6g 사양, 출력 전압 3.5V 인 경우,

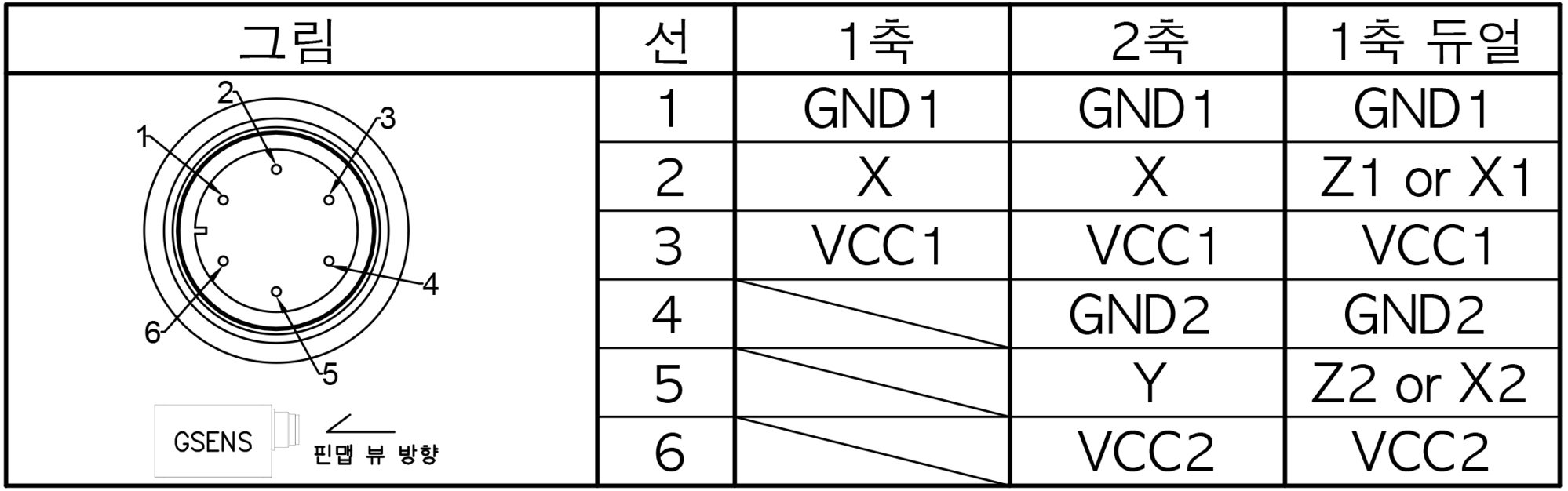

    결선 방법

    • GSENS 시리즈는 원형 M12 6핀 커넥터로 기본 결선되어 있습니다.

      •

    • 1축 4~6번 핀은 듀얼 출력 사양에 적용







    주문 코드

    ① 축 S
    S2
    D    		 1축 (X, Y, Z 중 선택)
    1축 듀얼 (X, Y, Z 중 선택)
    2축 (X+Y축, X+Z축 중 선택)
    ② 측정범위 2
    6
    12    		 ±2g
    ±6g
    ±12g
    • Code format : GSENS-AC-[①]-[②]
      예) GSENS-AC-D-6







    축 감지 방향

    • GSENS-AC의 각도 측정을 위한 기준 방향을 나타냅니다.







    주의 사항

    • 노이즈가 심한 환경에서는 접지를 권장합니다.

      •

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

      •

    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.

      •

    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고 없이 변경될 수 있습니다.
