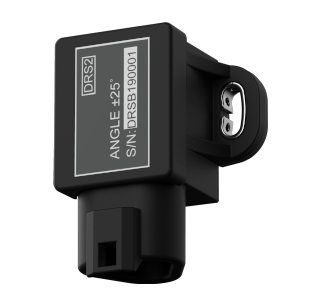

DRS2 제품 사양서 / 데이터시트
  •
    • DRS2 제품 사양서 / 데이터시트
  •
  •
  • 유압 제어 갭축 각도 측정
  • 크레인 붐 회전 각도 측정
  • 굴착기 관절 각도 측정 등
  •
  •
  •  여러 산업 분야에서 비접촉으로 각도 측정을 요구하는 곳에 적합한 센서입니다. 유압 엔진의 유압 제어 캡축 각도 측정, 크레인 붐 회전 각도 측정, 굴착기 관절 각도 측정 등의 분야에 적용할 수 있습니다.

    • 다운로드

    제품 사양

    항목 세부사양
    각도 범위 1축 X축 ±5° ~ ±180°
    출력 전압 0.5 ~ 4.5V
    정확도 ±25mV
    비선형성 0.25%FS
    응답 시간 ≺0.1초 (100°/sec)
    전원 8 ~ 32V
    소비 전류 ≤20mA
    자석 사양 네오디뮴 좌우 원형 자석 (N35, SH)
    자석 부착 마중물 철 재질 사용 금지
    (스테인리스, 알루미늄 권장)
    동작 온도 -40℃ ~ +110℃
    방수 등급 IP67 (커넥터 미포함)
    IP69 (커넥터 포함)
    외형 크기 W50 x D55 x H37mm
    커넥터 사양 TE Connectivity DEUTSCH
    DT06-3S 사용 권장







    출력 데이터 해석

    • 출력 각도
      = (측정 전압 - MIN전압 500mV x 게인(°/mV)

      •

    • 게인(°/mV)
      = FS / (MAX전압 4,500mV - MIN전압 500mV)







    시스템 구성

    센서 본체 N35 SH (mt :1,170, 150℃)







    커넥터 출력

    • GND : 그라운드 커넥션

      •

    • VCC : 8 ~ 32Vdc Input

      •

    • Zero SET : 사용 안함

      •

    • Signal : 500 ~ 4,500mV Output (각도값 출력)







    주의 사항

    • 품질 보증은 정상적인 사용 상태에서 출고 후 12개월 입니다.

      •

    • 이므이로 제품을 분해·개조하거나 사용 목적 외의 용도로 사용할 결우 또는 사용 설명서와 다르게 사용한 경우에는 무상 보증이 불가합니다.

      •

    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고 없이 변경될 수 있습니다.
