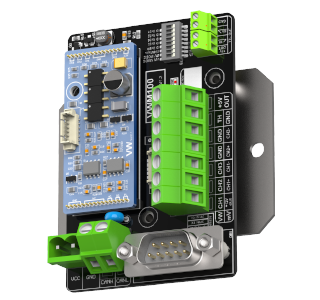

VWM100 제품 사양서 / 데이터시트
  •
    • VWM100 제품 사양서 / 데이터시트
  •
  •
  • 진동현 센서 3채널 측정
  • Thermistor 3K 온도 1채널 측정
  • CAN, RS232, TTL 통신 지원
  • DCL-CAN, CR1000(Campbell) 호환
  • (주)다스의 CAN 출력 센서 (3DS, IPI2) 연동
  •
  •
  •  진동현 센서 측정 송수신 모듈 VWM100은 아날로그 출력 VW 데이터를 측정하여 CAN, RS232, TTL 등 디지털 통신으로 출력할 수 있는 송수신 모듈입니다.

    • 다운로드

    제품 사양

    항목 세부사양
    센서 입력 VW 진동현 센서 (A, B, C, D, E type)
    Thermistor 3K 온도 센서
    입력 채널 VW 진동현 센서 3채널
    Thermistor 3K 온도 센서 1채널
    전원 11 ~ 30Vdc
    비선형성 대기 상태에서 평균 ‹25mA (@12Vdc)
    동작 상태에서 평균 ‹60mA (@12Vdc)
    출력 전원 5Vdc / 200mA 1채널
    통신 CAN, RS232, TTL
    동작 온도 -30℃ ~ +80℃
    보관 온도 -40℃ ~ +85℃
    외형 크기 W80 x L70 x H27mm
    중량 ‹150g
    • 별도의 케이스 없이 PCB 보드 형태로 제공됩니다.

      •

    • 자세한 통신 명령어 프로토콜은 별도 매뉴얼을 참조바랍니다.







    응용 분야

    • VW 진동현 센서의 데이터 수집

      •

    • CAN, RS232, TTL 등 시리얼 통신 출력

      •

    • DAS의 3DS, IPI2 등 DCL-CAN 데이터 로거 사용 제품과 호환

      •

    • Campbell 사의 CR1000 호환

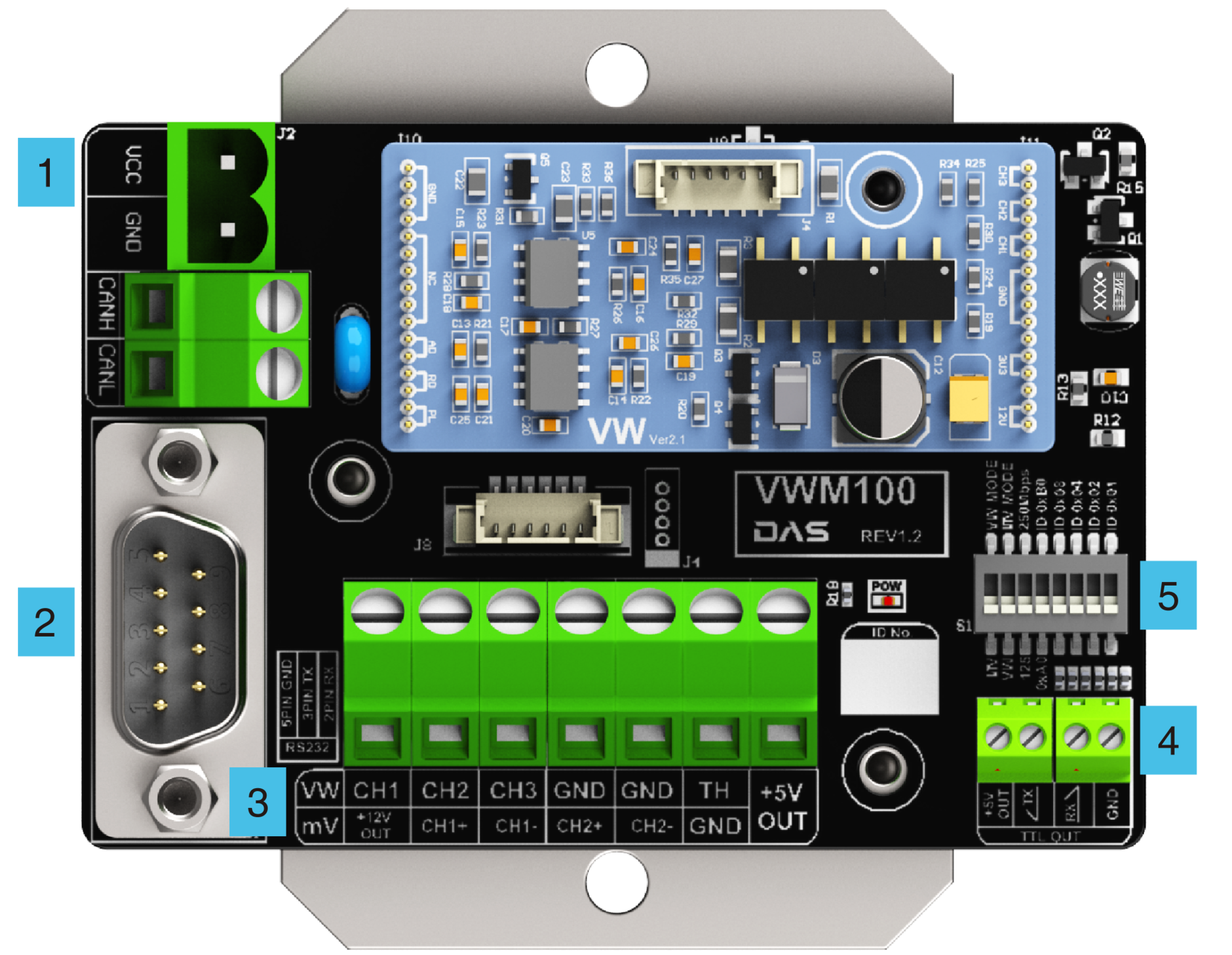

    부위별 설명

    • 1) 전원 & CAN 포트

      •

    • 2) RS232 포트

      •

    • 3) 센서 연결 포트

      •

    • 4) TTL 입출력 포트

      •

    • 5) DIP 스위치







    별매품

    • RS232 크로스 케이블 (Serial RS232 DB 9PIN)

      •

    • USB to RS232 케이블

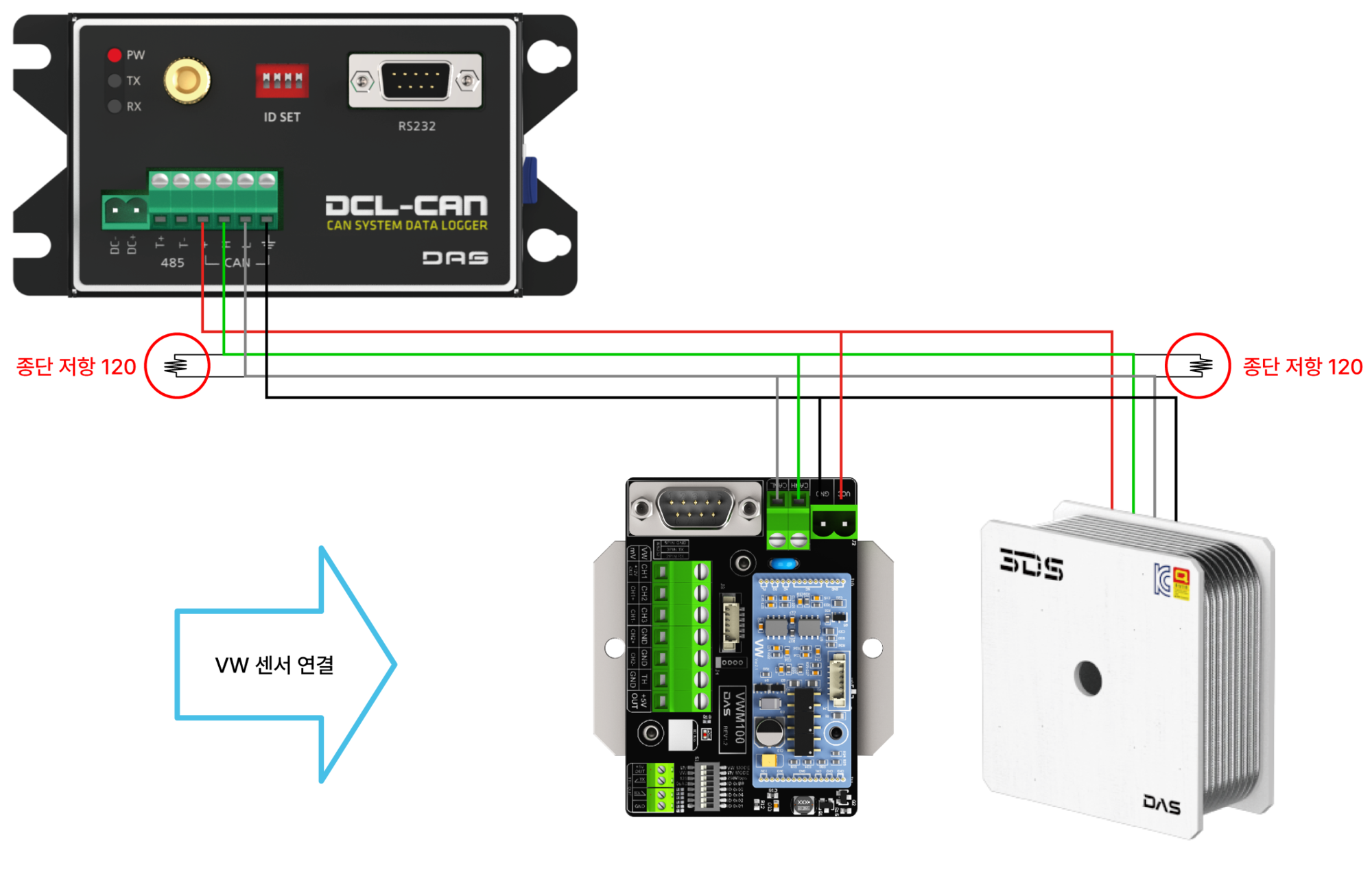

    DCL-CAN 및 IPI2, 3DS 연동 결선 방법

    • 적색 : VCC / 흑색 : CND / 녹색 : CAN_H / 회색 : CAN_L

      •

    • CAN은 전이중 통신 방식으로 같은 케이블에 모두 병렬로 연결하여 결선합니다.







    주의 사항

    • 통신 프로토콜 및 자세한 사용법은 사용자 매뉴얼을 참조하세요.

      •

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.

      •

    • 제품의 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.

      •

    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고 없이 변경될 수 있습니다.
