경사도·변위 및 수평/수직도 측정을 위한 디지털 각도계

고정밀 MEMS 기반 각도(기울기) 센서 내장

고강도 정밀 알루미늄 가공 하우징

저전력 LCD 디스플레이·자동 절전·리튬 이온 배터리·USB 충전

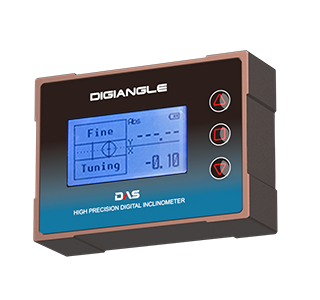

디지털 인디케이터 DIGIANGLE 시리즈 1D/2D는 건물·구조물의 경사 변위를 수동으로 계측·관리하기 위한 고정밀 건물 경사계입니다. 수평도/수직도 측정·정밀 각도 측정 등 다양한 분야에 응용하여 사용할 수 있습니다.

길이 변위(㎜) 환산
- L = 1,000㎜ (임의 고정)
- θ = 측정(표시) 각도
DIGIANGLE의 옆면 혹은 밑면을 이용하여 각도를 측정할 수 있으므로, sin 함수가 아닌 tan 함수가 적용되어 있으며 이는 건물·구조물 등의 기준 길이(건물의 높이 등) 당 변위를 산출하기 위함입니다. 편의를 위해 기준 길이는 1,000㎜로 임의 고정되어 있습니다.

DIGIANGLE-1D를 이용하여, 다음과 같이 각도·경사·기울기를 측정할 수 있습니다.

ABS (절대값) : 화면에 ABS 표시된 상태 (절대값 모드)에서는 공장 초기 원점으로부터 각도를 측정합니다.
None-ABS (상대값) : 화면에 ABS 표시 해제된 상태(상대값 모드)에서는 설정된 상대 원점으로부터 각도를 측정합니다. 측정 편의를 위해 장기 계측 장소의 초기값을 상대 원점으로 설정할 수 있습니다.
Check-Sum : 토목·안전·유지 관리 계측에 있어 변위 계측을 할 때에는, 정방향(A0)으로 측정 장소의 각도를 측정하고 기기를 180˚ 회전하여 역방향(A180)으로 다시 측정하여 이 두 개의 데이터로 정확한 변위를 산출하게 됩니다.

1		전면 우측의 □ 버튼을 길게 누르면 전원을 켜고 끌 수 있습니다. 짧게 누르면 현재 측정값이 고정/해제되며, 고정되면 화면에 HOLD 표시됩니다.
2		▽ 버튼을 눌러 화면 조명(백라이트)을 켜고 끌 수 있습니다.
3		△ 버튼을 누르면 화면에 ABS 표시가 해제되며 현재 위치를 원점으로(상대값) 설정할 수 있습니다. 다시 누르면 화면에 ABS 표시되며 공장 초기 원점(절대값)으로 복귀합니다.
4		측정 각도를 나타냅니다.
5		측정 각도를 길이 변위로 환산하여 나타냅니다. (환산 방법은 출력 데이터 해석을 참고)
6		측정 각도가 ±0.3˚ 미만이면 화면에 Fine Tuning 표시되며 정밀 조정할 수 있습니다.
7		배터리 상태를 나타냅니다. 충전 중에는 화면의 배터리 막대 앞에 C 표시됩니다.
