제품 사양

• 공통 사양

• 측정 범위 지정
  예) -90º ~ +90º (deg) 또는 -30º ~ +60º (deg) 등
• 2축 사양은 각 축 개별 측정 범위 지정 가능

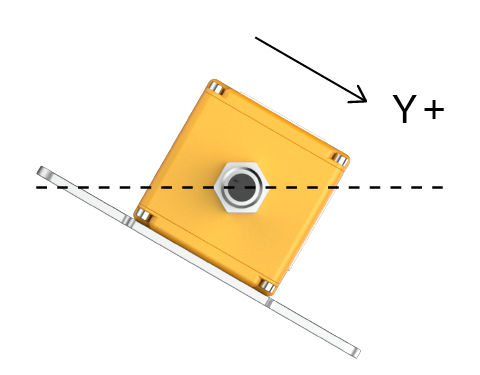

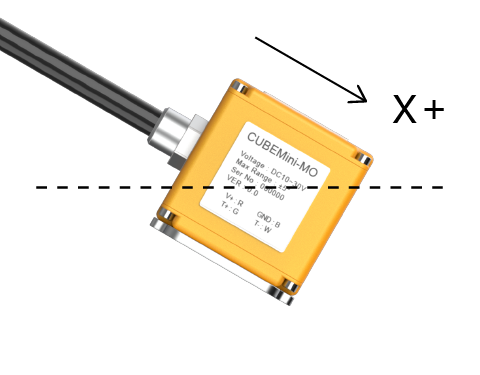

축 감지 방향

X축	Y축

• Floor/Wall Mount는 기본 설치 브라켓 결합 위치를 바닥면/옆면으로 변경하여 결합하면 됩니다.
• 정확한 축 방향은 제품에 부착된 라벨을 확인하시기 바랍니다.

출력 데이터 해석

• Diff. Vdc 출력
  • 측정 각도 범위 = 최대 각도 - 최소 각도
  • 출력 V 범위
    = 최대 출력 +2V - 최소 출력 -2V
•
• 예) ±10˚ 사양, 출력 전압 -1V 인 경우,
•
• mA 출력
  • 출력 mA 범위
    = 최대 출력 20mA - 최소 출력 4mA
  • 영점 옵셋 = 12mA
•

설치 방법 및 구성

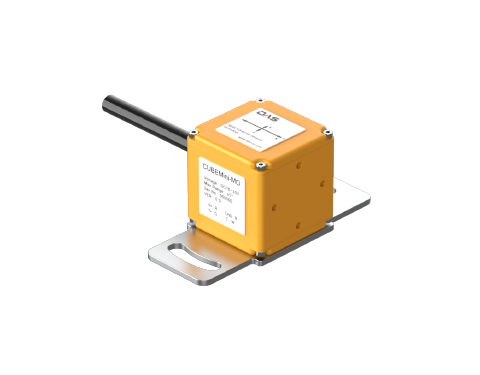

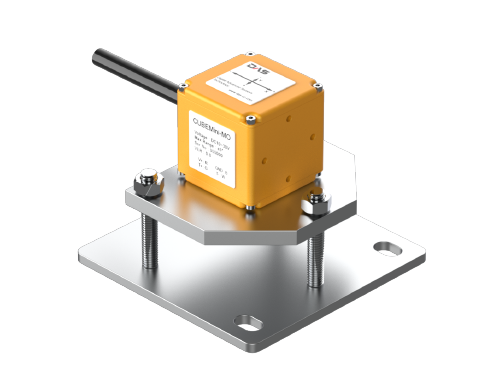

기본 설치 브라켓	삼각대 브라켓 (별매)

• 제품 사양 (3선식 mA)

• 제품 사양 (내한사양)

결선 방법

• 출력형식에 따라 정확하게 결선하여 주시기 바랍니다.
• mA 출력은 전원과 공통 GND 입니다.

주문 코드

• CUBE - [축] - [출력] - [각도] - [부착방향] - [옵션]
  예) CUBE-D-MV-3-F
• 별도 주문 가능 사항
  • 센서 케이블 길이
    1m당 추가 비용 발생되며 총 길이에 제한은 없으나 길이에 따른 전압 강하 및 노이즈 등을 고려해야 합니다.
  • 설치 브라켓 및 EL빔 구성 : EL빔 1M / 2M / 3M
  • 인디케이터
    DIGIANGLE-MULTI 인디케이터(별매)를 사용하여 측정소에 설치된 CUBE로부터 수동 계측을 수행할 수 있습니다. (MV 출력 센서만 가능합니다.)
    세부 사항은 DIGIANGLE-MULTI 제품정보 및 사용설명을 참고하시기 바랍니다.

주의 사항

• 출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
• 노이즈가 심한 환경에서는 접지를 권장합니다.
• MEMS 기반 기울기 센서(각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
• 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
• 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
• 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
