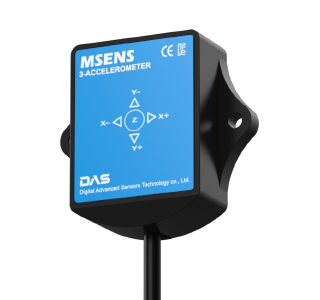

MSENS-AC 제품 사양서 / 데이터시트
  •
  • MSENS-AC 제품 사양서 / 데이터시트
  •
  •
  • 고성능 MEMS 기반 가속도 센서 (진동 센서)
  • 안정된 감지 및 데이터 출력을 위한 Micro-Processor 탑재
  • 칼만 필터, 노이즈 필터링 및 온도 보상 적용
  • 모든 산업에 응용이 가능한 사용자 맞춤 사양
  • KC/CE / FCC / ROHS
  •
  •
  •  ㈜다스의 대표 센서 시리즈인 MSENS 시리즈는 확장 칼만 필터를 적용한 고성능 MEMS 기반 센서 시리즈로, 중공업·자동화산업·의료산업·로봇산업·물류 등 다양한 산업군에 폭넓은 응용성을 자랑합니다.
  • 다운로드

    제품 사양 (MSENS-AC-MV or MA)

    항목 세부사양 비고
    측정범위 ±2g ~ ±8g 초기값 ±2g
    감도

    1mg


    영점 드리프트 ±0.1mg/℃ @0℃~70℃
    횡방향 오차 ±5%
    비선형성 0.25% FS
    응답주기 100 Hz
    기계적 내구성 10,000g
    출력형식 0.5~4.5Vdc / 4.12 ~19.68mA 선택 사항
    전원 10 ~ 30Vdc
    소비전류 <60mA @12Vdc
    동작온도 -20℃ ~ +85℃
    방수등급 IP65
    외형크기 W42 x D57 x H20㎜ 마운트 제외
    중량 68g
    KC 인증 R-R-dAs-MSENS

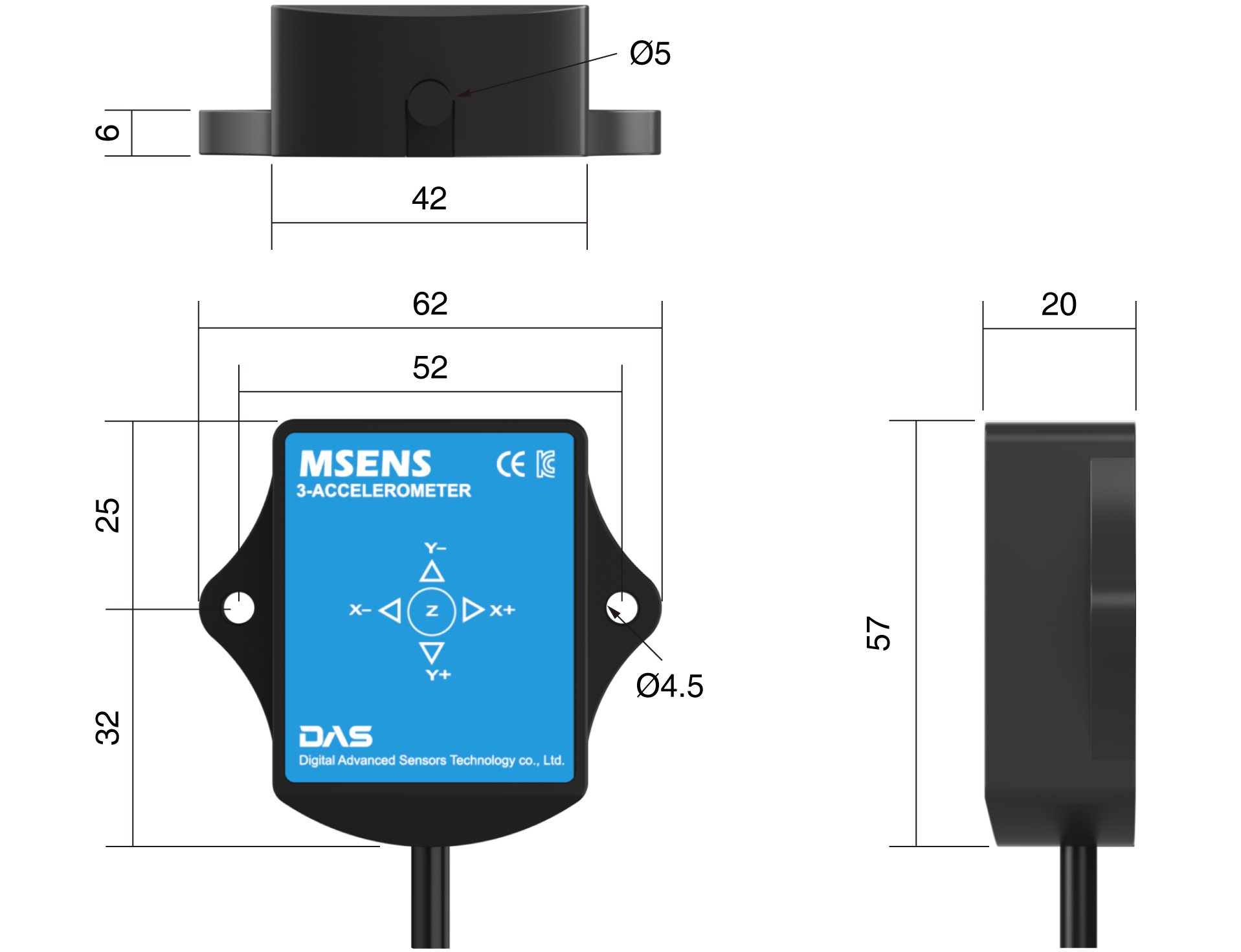

    외형 크기


    • 상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.
    •


    결선 방법

    구분 MV / MA
    MSENS-AC 적색 V+
    흑색 GND
    녹색 0.5~4.5Vdc/4.12~19.68mA
    흰색 N.C
    • MSENS 시리즈는 한국단자공업㈜ MG610331-5 플러그로 기본 결선되어 있으며, MG64REC(별매)로 연장 배선할 수 있습니다.



    주문 코드

    • 코드 형식 : MSENS-AC-[측정축]-[출력타입]-[측정범위]
      • [측정축] : X,Y,Z 중 측정하고자 하는 축 선택
      • [출력타입] : MV/MA 중 선택
      • [측정범위] : 2/4/8 중 선택(2g, 4g, 8g)
    • 별도 주문 가능 사항
      • 리셉터클 하우징 품번 : MG64REC
      • 센서 케이블 연장을 원하실 경우 반대쪽 커넥터가 부착된 케이블을 추가로 구매하여야 합니다.

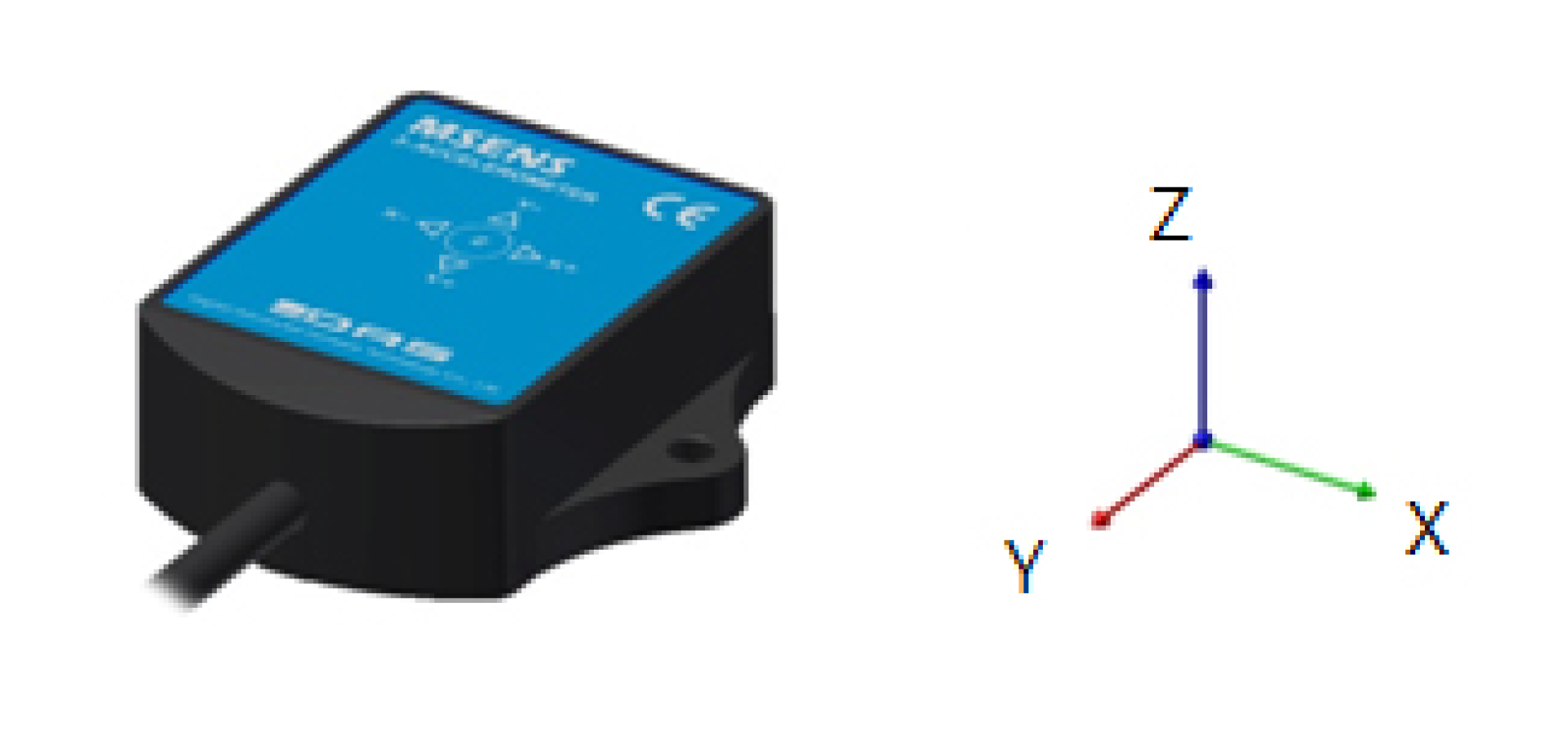

    축 감지 방향

    • MV/MA 출력은 X,Y,Z 축 중에 1축만 출력이 가능합니다.
    • MSENS-AC의 각도 측정을 위한 기준 방향을 나타냅니다.



    주의 사항

    • 노이즈가 심한 환경에서는 접지를 권장합니다.
    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
