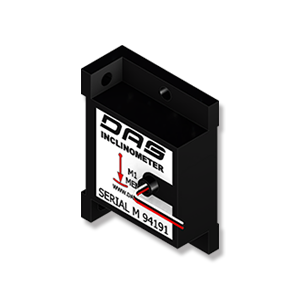

M3 제품 사양서 / 데이터시트
  •
  • M3 제품 사양서 / 데이터시트
  •
  •
  • MEMS 기반 소형 기울기 센서
  • 안정된 데이터 처리를 위한 Micro-Processor 탑재
  • 고강도 PC+ABS 하우징
  • 컴팩트한 크기와 경제적인 가격
  •
  •
  •  초소형 기울기 센서 M3는 시스템 각 부에 소형 모듈 형태로 삽입되어 솔라-패널의 트래킹 제어·기계 관절 제어·개폐 장치 제어 등 다양한 각도 검출 임무를 수행할 수 있습니다.
  • 제품 사양

    항목 세부사양 비고
    측정 축 1축 X축 M3-S
    2축 X축, Y축 M3-D
    측정범위 ±30˚, ±60˚, ±90˚
    분해능 0.1˚
    비선형성 3% FS
    온도드리프트 ±0.1%/℃
    응답시간 <0.5초
    출력형식 입력전압의 10 ~ 90% RATIO 방식
    전원 4.5 ~ 5.5Vdc
    소비전류 10mA @5Vdc
    동작온도 -20℃ ~ +80℃
    방수등급 IP65

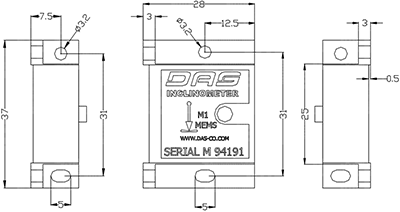

    외형크기 W28 x H37 x D12㎜
    중량 13g
    • 측정범위 : 3종 고정 범위이며, ±90˚ 사양의 경우, ±85˚ 미만/초과 각도에서 불측정 한계가 발생할 수 있음
    • 출력형식 : 5V 정전압에서 0.5 ~ 4.5Vdc

    축 감지 방향





    결선 방법

    구분 설명
    M3-S/D 적색 V+
    흑색 GND (공통)
    흰색

    M3-S X축 출력

    M3-D Y축 출력

    M3-D 녹색 X축 출력
    • M1-MEMS는 30㎝길이의 케이블과 MOLEX 5264-03P/04P 플러그로 기본 결선되어 있습니다.


    출력 데이터 해석


    • 측정 각도 범위 = 최대 각도 - 최소 각도
    • 출력 V 범위 = 최대 출력 4.5V - 최소 출력 0.5V
    • 영점 옵셋 = 2.5V
    • 예) 출력 전압 3.5V 인 경우,


    주의 사항

    • M3는 각종 안정 및 보호 설계가 적용되어 있지 않으므로 안정적인 사용을 위해서는 각 시스템 제어부에서 별도의 안정•보호 설계가 필요합니다.출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
    • MEMS 기반 기울기 센서 (각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
