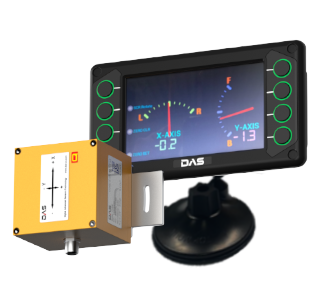

AT-200 제품 사양서 / 데이터시트
  •
    • AT-200 제품 사양서 / 데이터시트
  •
  •
  • 5인치 화면을 통한 경사도 모니터링
  • 사용자 편의를 위한 영점작업 종료 알림
  • 진동 및 방수에 강한 센서 적용
  • Earth Drill 수직도 측정 및 각종 장비의 경사도 측정에 적용
  •
  •
  •  AT-200은 어드트릴과 같은 천공장비의 수직도를 측정할 수 있는 기기로 간편한 설치와 작업 능률을 향상시킬 수 있습니다.

    • 다운로드

    제품 사양

    항목 세부사양 비고
    디스플레이 5인치, TFT, LCD, 600cd
    전원 10 ~ 30VDC
    소비 전류 Max 300mA
    해상도 WVGA(800*480, 5:3)
    입력 장치 8버튼 키패드
    출력 범위 ±5도
    출력 분해능 0.1도
    외형 크기 W170*H96*D47.7mm
    사용온도 -25℃ ~ +65℃
    방수 등급 전면 IP65



    주의 사항

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • AT-200의 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 센서가 설치 및 배선된 상태에서 장비에 용접 작업을 하지 마십시오.
    • 제품의 사양 및 디자인,  구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.

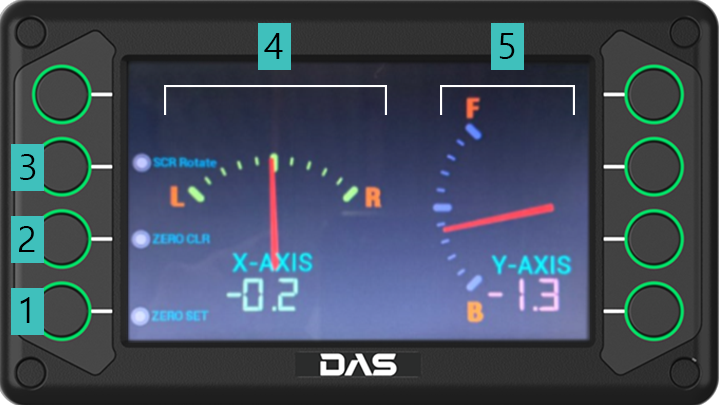

    디스플레이 화면 구성

        1) 영점 설정
            ※영점 설정 시 ±2º 내에서 설정 진행 할 것.
        2) 영점 설정 취소
        3) 화면 표시 전환(가로 ↔ 세로)
        4) X축 표시계
        5) Y축 표시계



    센서 연결 방법
