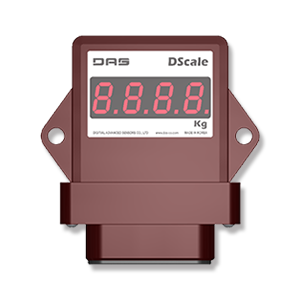

로드셀 인디케이터 (표시 장치) Dscale은 고소작업차, 크레인 등 특장차량의 로드셀로부터 바스켓 또는 인양 하중 데이터를 표시하는 인디케이터 장치입니다. 한계 중량 설정 및 교정 기능을 내장하여 쉬운 사용성을 확보하였으며 CAN을 통해 외부 장치•컨트롤러 및 AML 시스템과 연결하여 사용할 수 있습니다.
다운로드
DScale 제품 사양서 / 데이터시트
DScale 사용 설명서
제품 사양
항목
세부사양
비고
디스플레이
4-DIGIT, 7 SEGEMENT
최대표기량
9.999ton / 9,999㎏
최소표기량
1㎏
출력형식
High Voltage Power S/W
데이터통신
CAN
로드셀형식
풀-브리지 스트레인 게이지
로드셀교정
디지털
전원
10 ~ 30VDC
방수등급
IP65
동작온도
-30℃ ~ +80℃
외형크기
W98 x H130 x D32㎜
중량
120g
결선 방법
DScale은 MOLEX 10핀 플러그로 기본 결선되어 있으며, 각 하네스 라벨링으로 배선이 간편합니다.
핀번호
라벨링
설명
1
GND
GND
2
E-
로드셀 -전원
3
S-
로드셀 신호-
4
CAN L
CAN L
5
CAN H
CAN H
6
V+
전원 V+
7
E+
로드셀 +전원
8
S+
로드셀 신호+
9
CUT
한계중량 초과 신호+
10
GND
GND

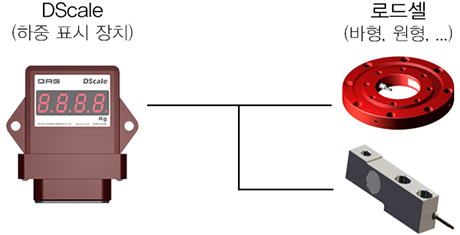

구성도
주의 사항
상세 사용 방법은 첨부된 사용설명서를 참고하여 주시기 바랍니다.
제품의 정면이 바닥을 향하거나 하네스가 위를 향하도록 설치하지 마십시오.
제품을 설치할 때에는 기계 구조에 따라 하네스가 손상되지 않는 경로로 결선해야 합니다.
제품이 배선된 채로 차량 또는 기계에 용접 작업을 하지 마십시오.
결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
