CODESYS V2.3 & V3.5 (Epec Software Product) 소개 자료
  •
  • CODESYS V2.3 & V3.5 (Epec Software Product) 소개 자료
  •
  •
  •
  •
  •  완성된 제어 시스템을 구현하기 위해서는 물리적인 하드웨어를 구성하는 것만으로는 충분하지 않습니다. EPEC은 제어 시스템의 프로그래밍, 조정 및 시험을 위한 다양한 소프트웨어 도구와 방대한 라이브러리를 제공합니다.
  • CODESYS V2.3 & V3.5

    CODESYS for Epec Control Unit EPEC 컨트롤러의 지능형 제어 장치 어플리케이션은 CODESYS 프로그래밍 환경을 사용하여 프로그래밍됩니다.

    CODESYS는 IEC 61131-3 표준에 정의된 5가지 PLCopen 프로그래밍 언어 모두를 지원하며, EPEC 컨트롤러에는 주로 FBD(Function Block Diagram)와 ST(Structured Text) 프로그래밍 언어를 이용합니다.

    CODESYS는 Windows OS 환경의 PC에서 동작하며, 간편한 디버깅과 온라인을 통한 프로그램 최적화 기능, 사용자 친화적이고 친숙한 환경과 GUI 방식의 프로그래밍을 제공하여 다양한 산업군에서 강력한 프로그래밍 환경을 제공하고 있습니다.

    CODESYS에 대한 자세한 내용은 CODESYS 웹사이트를 찹고하시기 바랍니다.
    http://www.codesys.com

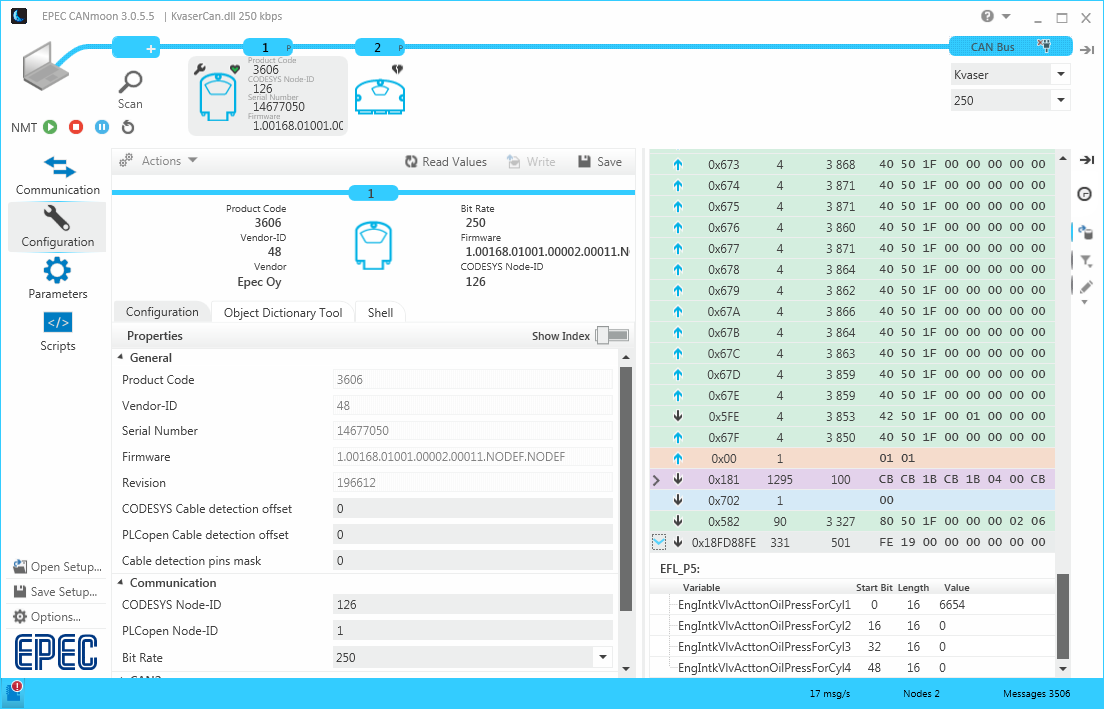

    EPEC CANmoon

    CANmoon은 강력한 CANopen 기반의 소프트웨어 도구입니다. CANmoon을 통해 CANbus를 모니터링하고 진단하며, EPEC 컨트롤러에 어플리케이션을 다운로드하거나 펌웨어를 업데이트하고, 컨트롤러의 데이터 로그를 저장할 수 있습니다.

    CANmoon은 Windows OS 환경의 PC에서 구동되며, 쉽고 간편한 사용 방법을 제공합니다. 간단한 스크립팅 언어를 통해 CANmoon에 새로운 기능을 추가하거나 전체 사용자 인터페이스를 변경할 수도 있습니다.

    쉽고 간편하게 컨트롤러를 위한 PC용 서비스 도구를 만들어보세요.

    EPEC MultiTool

    EPEC 멀티툴은 제어 시스템을 설계하고 설정하기 위한 강력한 도구입니다. 멀티툴을 통해 쉽고 간편하게 제어 시스템에 컨트롤러를 배치하고, CANopen Object Dictionary를 생성할 수 있으며, EDS(Electronic Data Sheet) 및 DCF(Device Configuration File) 파일을 통해 각종 센서 등 여러 CANopen 장치들을 쉽고 빠르게 제어 시스템에 편입시킬 수 있습니다.

    또한 멀티툴로부터 데이터베이스를 생성하여 시스템 개발자가 통신 시스템에 쉽게 접근할 수 있는 최적의 도구를 선택할 수 있도록 하며, 이를 통해 제어 시스템의 성능 분석 및 최적화를 가능하게 합니다.

    • 1개의 프로젝트에서 전체 제어 시스템을 관리
    • GUI 인터페이스를 통한 쉽고 빠른 CANopen 설정
    • SAE-J1939 표준에 사전 정의된 PGN 자동 정의
    • 간편한 I/O 인터페이스 설정
    • 다양한 시스템 진단 도구 및 코드 템플릿

    • MultiTool 5 소개 영상 : 가장 쉽고 간편한 제어 시스템 관리 도구


    EPEC ISOBUS Solution

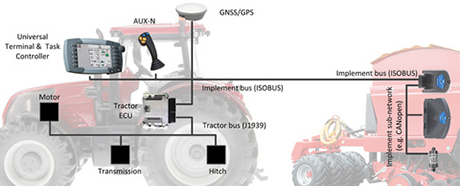

    ISOBUS는 SAE-J1939 기반 ISO 11783 표준(농업 기계를 위한 고급 CAN 통신 프로토콜)에 적용됩니다. ISOBUS의 목적은 트랙터와 다양한 제조사 장치들간의 상호 운용성을 보장하고 단일 가상 터미널을 통해 모든 플랫폼을 운용할 수 있도록 하는 것이며, 일반적으로 가상 터미널(VT), 작업 컨트롤러(TC), 트랙터의 ECU(TECU) 및 구현 ECU(I-ECU)로 구성됩니다.

    EPEC은 ISOBUS 솔루션의 제어 시스템과 ECU 기능 구현에 촛점을 두고 있으며, 제어 시스템 개발을 위한 완전한 패키지를 제공하고 있습니다.
    EPEC ISOBUS는 다음과 같이 구성됩니다.

    • ISO 11783 통신을 위한 EPEC ISOBUS 및 SAE-J1939 라이브러리
    • 멀티툴을 통한 ISO 11783 프로토콜 적용 시스템 관리
    • ECU에 VT 오프젝트 풀 바이너리 및 CODESYS 어플리케이션을 다운로드하기 위한 CANmoon 어플리케이션
    • ISO 11783 통신에 대응하는 EPEC 컨트롤러
      EPEC 3606 / 3724 Control Unit
    • ISO 11783 표준 기능 구현을 위한 EPEC ISOBUS 라이브러리
      • ISO 11783-3 Datalink Layer
      • ISO 11783-5 Network Management
      • ISO 11783-6 Virtual Terminal (VT client)
      • ISO 11783-7 Implement Messages Application Layer
      • ISO 11783-10 Task Controller (TC client)
      • ISO 11783-12 Diagnostics Services

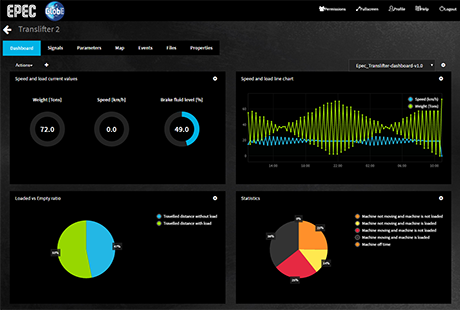

    GlobE - Remote Management Solution

    EPEC GlobE는 이동형 장비 제조사 및 사용자·관리자를 위한 새로운 원격 관리 서비스입니다. GlobE는 EPEC 6100 리모트 액세스 유닛과 클라우드 서비스를 통해 원격으로 장비에 접속해 필요한 데이터를 획득할 수 있으며, 장비 관리를 위한 경제적이고 합리적인 솔루션을 제시합니다.

    EPEC GlobE는 가장 쉽고 간편한 원격 접속 솔루션을 제공하며 장비에 부착된 센서 및 컨트롤러에서부터 클라우드 서비스, 원격 사용자에 이르기까지 EPEC이 시스템의 전반적인 책임을 지고 관리할 수 있도록 합니다.

    EPEC GlobE는 다음과 같이 구성됩니다.

    • EPEC GlobE - 클라우드 서비스
    • 6100 리모트 액세스 유닛 : 2G/3G/GPS등을 탑재한 고성능 컨트롤러
    • 통합 제어 시스템을 위한 소프트웨어 도구 및 라이브러리
    • 기술 교육, 기술 지원 및 프로젝트 서비스

    EPEC GlobE에서 제공하는 기능은 다음과 같습니다.

    • 장비 데이터 로그 및 모니터링
    • 각종 경고 및 이벤트 로그 및 모니터링
    • 장비 셋팅 및 조정
    • 제어 시스템 소프트웨어 원격 업데이트
    • 제어 시스템 I/O 인터페이스 모니터링

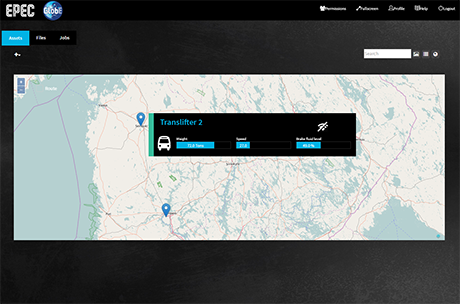

    • 장비 위치 추적
