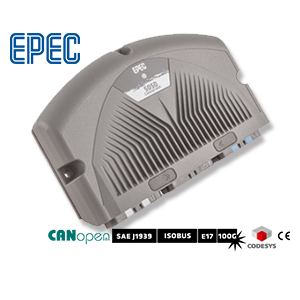

EPEC 5050 Control Unit 카탈로그
  •
  • EPEC 5050 Control Unit 카탈로그
  •
  •
  • 최고의 성능과 기능으로 무장한 EPEC 플래그십 컨트롤러
  • 더욱 향상된 프로세서 및 대용량 메모리 탑재
  • 최대 28개의 PWM 출력을 포함하는 65개의 I/O 포트
  • Ethernet 인터페이스 및 CODESYS V3.5 지원
  • CE, CODESYS, CANopen, SAE-J1939...
  •
  •
  •  EPEC 5050 컨트롤러는 많은 I/O와 향상된 알고리즘이 필요한 복잡한 어플리케이션에 이상적인 파워풀한 컨트롤러입니다. 3개의 35핀 AMP 씰 커넥터는 무려 28개의 PWM 출력과 4개의 CAN 인터페이스를 제공하며, 고성능 32-bit 마이크로컨트롤러와 3MB 이상의 어플리케이션 탑재가 가능한 대용량 메모리, 빠르고 연속적인 데이터 로깅을 위한 초고속 512KB NVRAM과 65개의 다양한 I/O 인터페이스를 탑재하여 다양한 제어 시스템에 대한 완벽한 성능을 제공합니다.
  • 제품 사양

    항목 세부사양
    프로세서 32-bit CPU, 128 MHz
    플래시메모리 8 MB
    램 (RAM) 4 MB 또는 8 MB
    메모리 크기 256 KB 또는 1 MB
    NVRAM 512 KB
    어플리케이션 크기 최대 1 MB 또는 3 MB
    전원 12/24VDC (8.3 ... 36VDC)
    대기 소비 전력 2.2W
    과전압 보호 43 ... 97.5VDC
    저전압 한계 7.5VDC
    REF 출력 +5V, +10V (DC)
    프로그래밍 언어 CODESYS V2.3 또는 V3.5
    어플리케이션 설치 CAN1 또는 Ethernet
    IP 보호 등급 IP67
    외형크기 W224.8 x D148.5 x H50㎜
    무게 0.95㎏
    외형 재질 Aluminium / Plastic
    동작 온도 -40℃ ... +85℃
    인터페이스 4x CAN 2.0B, 1x Ethernet
    커넥터 사양 3x AMP35
    I/O 개수 65

    • I/O 포트 설명
    출력포트 12x

    PWM/DO/DI
    최대 2.5A (high-side 전류 측정 기능)
    PWM 주기 설정 가능

    8x

    PWM/DO/DI
    최대 2.5A (전압 및 high-side 전류 측정 기능)
    PWM 주기 설정 가능

    4x

    PWM/DO/DI
    PWM 주기 설정 가능
    pull-up/pull-down 선택 가능

    4x

    PWM/DO/DI
    최대 4A, PWM 주기 설정 가능
    pull-up/pull-down 선택 가능

    4x   DI/DO
    singking, 최대 3A
    입력포트 11x   DI/AI
    0-10V / 0-22mA 선택 가능
    pull-up/pull-down 선택 가능, 12-bit ADC
    4x   DI/PI
    5/10V, 임계전압 설정 가능
    pull-up/pull-down 선택 가능
    14x   DI/PI
    pull-up/pull-down 선택 가능
    4x   DI/PI
    pull-down

    EPEC Control Unit 소개



    • EPEC 컨트롤러 시리즈는 습기, 온도, 충격, 진동 등 극한 환경에서의 장비 제어를 목적으로 설계된 전자/유압 제어 컨트롤러입니다. 북부 핀란드의 혹독한 환경에서의 장비 제어를 위해 부식이 없는 아연/알루미늄 하우징과 IP67 등급의 방수방진, e17 기준에 준하는 100G 내충격 설계로, 한국의 다양한 기후와 지형에 영향을 받지 않는 탁월한 신뢰성과 내구성으로 어떠한 장비 제어에 있어서도 최상의 품질을 보증합니다.


    •
    • EPEC 회사 소개 영상


    • EPEC 5050 컨트롤러


    • EPEC 컨트롤러 적용/응용 차량 영상


    주문 코드 (사양 구분)

    품번 사양 및 설명
    EPEC 5050-02 어플리케이션 1 MB / 램 4 MB
    EPEC 5050-82 어플리케이션 3 MB / 램 8 MB
    AMP35p-Gray 커넥터, 35핀, Gray
    AMP35p-Blue 커넥터, 35핀, Blue
    AMP35p-Black 커넥터, 35핀, Black
    Wire Relief 35핀 커넥터 마감재
    AMP-Terminal 금 도금 핀 터미널

    • 커넥터 및 터미널은 별매품입니다.

    참고 사항

    • 설계에 필요한 기술 문서 (Technical Data Sheet) 및 도면, 3D 파일은 별도 문의하여 주시기 바랍니다.
    • 컨트롤러 시리즈 운용에 필요한 소프트웨어, 프로그램 및 Epec 제품 카탈로그는 [다운로드]메뉴에서 다운로드할 수 있습니다.
    • EPEC Control Unit 시리즈의 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 해외 수입 품목으로 현지 사정에 따라 납기가 변경될 수 있습니다.
    • Epec Oy 홈페이지 링크 (영문사이트)
