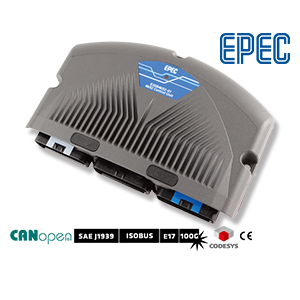

EPEC 4602 Control Unit 카탈로그
  •
  • EPEC 4602 Control Unit 카탈로그
  •
  •
  • 16/32bit의 강력한 마이크로컨트롤러 내장
  • High Current 소싱 (total 30A)
  • 동급 최다 I/O 포트 내장 | 경제적인 가격
  • 상태 표시 및 고장 진단 LED 인디케이터
  • CE, CODESYS, CANopen, SAE-J1939...
  •
  •
  •  4602 컨트롤러는 제어 시스템을 위한 새로운 다기능 컨트롤러입니다. 4602 컨트롤러는 20개의 PWM 출력부와 10개의 피드백 입력부를 통해 10개의 유압 블럭을 제어하며, 여러 조이스틱과 아날로그 신호를 제어하여 단 하나의 컨트롤러로 장비 전체를 제어하는데 매우 효과적입니다. 모든 EPEC 컨트롤러와 마찬가지로 극한의 내환경성과 보호성능을 갖춘 4602 컨트롤러는 3606 컨트롤러에서 새롭게 소개된 상태 표시 램프와 초고속 메모리 탑재로 탁월한 장비 제어 성능을 보증합니다.
  • 제품 사양

    항목 세부사양
    프로세서 16/32-bit CPU, 100 MHz
    플래시메모리 1,600 KB
    램 (RAM) 138 KB
    메모리 크기 112 KB
    NVRAM 8 KB
    어플리케이션 크기 최대 768 KB
    전원 12/24VDC (8.5 ... 33VDC)
    대기 소비 전력 1.5W
    과전압 보호 33 ... 70VDC
    저전압 한계 7.5VDC
    REF 출력 +5V (DC)
    프로그래밍 언어 CODESYS V2.3
    어플리케이션 설치 CAN1
    IP 보호 등급 IP67
    외형크기 W224.8 x D148.5 x H50㎜
    무게 0.93㎏
    외형 재질 Aluminium / Plastic
    동작 온도 -40℃ ... +85℃
    인터페이스 2x CAN 2.0B
    커넥터 사양 3x AMP35
    I/O 개수 68

    • I/O 포트 설명
    출력포트 16x   PWM/DO/DI
    sourcing, 최대 3A, PWM 주기 설정 가능
    4x   PWM/DO/DI
    sourcing, 최대 4A, PWM 주기 설정 가능
    4x   DI/DO
    singking, 최대 4A
    입력포트 2x   AI/DI
    0 ... 37V
    4x   AI/DI
    0-5V / 0-22mA 선택 가능
    10x   AI/DI
    0 ... 5V
    4x   AI/DI
    0 ... 5V, pull-up, 풀업 저항 선택 가능
    10x   FB/AI
    0 ... 2A
    12x   DI/PI
    pull-up/pull-down 선택 가능, 임계전압 3.1V
    1x   DI/PI
    pull-up/pull-down 선택 가능, 임계전압 2.5V
    1x   DI/PI
    pull-up/pull-down 선택 가능, 임계전압 1.25V

    EPEC Control Unit 소개



    • EPEC 컨트롤러 시리즈는 습기, 온도, 충격, 진동 등 극한 환경에서의 장비 제어를 목적으로 설계된 전자/유압 제어 컨트롤러입니다. 북부 핀란드의 혹독한 환경에서의 장비 제어를 위해 부식이 없는 아연/알루미늄 하우징과 IP67 등급의 방수방진, e17 기준에 준하는 100G 내충격 설계로, 한국의 다양한 기후와 지형에 영향을 받지 않는 탁월한 신뢰성과 내구성으로 어떠한 장비 제어에 있어서도 최상의 품질을 보증합니다.


    •
    • EPEC - Creating New Vision


    • EPEC 회사 소개 영상


    • EPEC 컨트롤러 적용/응용 차량 영상


    주문 코드 (사양 구분)

    품번 사양 및 설명
    EPEC 4602-01 EPEC 4602 컨트롤러
    AMP35p-Gray 커넥터, 35핀, Gray
    AMP35p-Blue 커넥터, 35핀, Blue
    AMP35p-Black 커넥터, 35핀, Black
    Wire Relief 35핀 커넥터 마감재
    AMP-Terminal 금 도금 핀 터미널

    • 커넥터 및 터미널은 별매품입니다.

    참고 사항

    • 설계에 필요한 기술 문서 (Technical Data Sheet) 및 도면, 3D 파일은 별도 문의하여 주시기 바랍니다.
    • 컨트롤러 시리즈 운용에 필요한 소프트웨어, 프로그램 및 Epec 제품 카탈로그는 [다운로드]메뉴에서 다운로드할 수 있습니다.
    • EPEC Control Unit 시리즈의 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 해외 수입 품목으로 현지 사정에 따라 납기가 변경될 수 있습니다.
    • Epec Oy 홈페이지 링크 (영문사이트)
