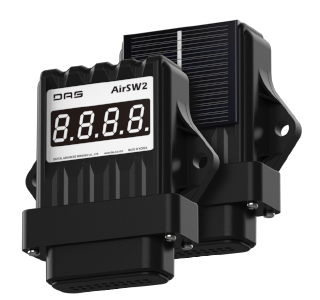

AirSW2 제품 사양서 / 데이터시트
  •
  • AirSW2 제품 사양서 / 데이터시트
  •
  •
  • 2채널 과권장치 입력
  • 안정적인 447㎒ 무선 주파수 사용
  • 초저전력 설계·배터리 저전압 및 잔량 알림
  • 방송통신기자재등의 적합인증 (무선인증)
  •
  •
  •  무선 과권 송/수신기 AirSW2는 크레인 과권장치의 경고 신호를 447㎒ 무선 주파수를 통해 송/수신합니다. 과권장치가 설치되는 붐의 끝까지 별도의 전원 등 배선이 필요치 않으며 태양광충전을 적용하여 배터리 교체없이 지속 사용 가능한 편의성을 보장합니다.
  • 제품 사양

    항목 세부사양 비고
    송신기전원 배터리 (3.7V 2,000㎃h)
    수신기전원 10 ~ 30VDC
    무선주파수 447㎒
    송신거리 최대 100m
    과권입력 2채널
    수신기출력 릴레이 2채널 (30V, 5A)
    태양광패널 0.29W
    방수등급 IP65
    사용온도 -30℃ ~ +80℃
    외형크기 W98 x H103 x D32㎜ 송/수신기 동일

    • 무선 송/수신기 AirSW2는 ㈜다스 과권장치 OWS 전용 장치입니다.



    주의 사항

    • 하네스가 위를 향하도록 설치하지 마십시오.
    • 송신기 인디케이터의 전압이 3.7V 이하이면 햇빛에 노출시켜 충전하거나 내부 배터리를 교체하여 주시기 바랍니다.
    • 제품을 설치할 때에는 기계 구조에 따라 하네스가 손상되지 않는 경로로 결선해야 합니다.
    • 제품이 배선된 채로 차량 또는 기계에 용접 작업을 하지 마십시오.
    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.

    결선 및 설치 방법

    • 무선 송신기(AirSW2-T)의 2핀 플러그와 과권 장치(OWS)의 리셉터클을 결합합니다. 과권장치 1개인 경우, 1개의 플러그만 연결하여도 무방합니다.
    • 무선 수신기(AirSW2-R)의 하네스 라벨을 확인하여 각 배선을 차량 전장과 결선합니다.

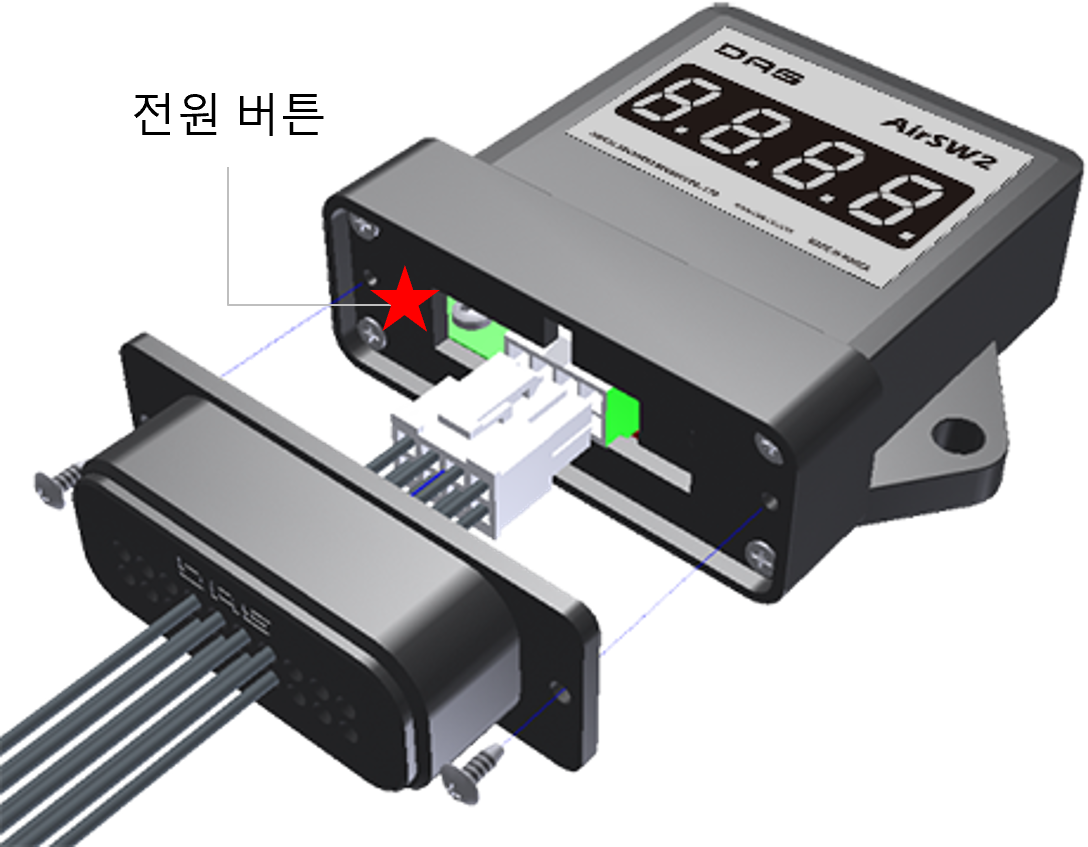

    • 무선 송신기는 방전을 피하기 위해 전원이 꺼진 상태로 출고됩니다. 무선 송신기 하단의 나사를 풀어 하부 커버를 열고 전원 스위치를 켭니다.
