AML SYSTEM 카탈로그 / 설명서
  •
  • AML SYSTEM 카탈로그 / 설명서
  •
  •
  • 크레인 붐 각도·길이·작업반경 등 LCD 모니터를 통해 실시간 모니터링
  • 각종 센서로부터 자동 위험 감지, 크레인 운전 제한하여 사고 방지
  • 터치스크린 방식의 7인치 대화면 고해상도 LCD 모니터 네비게이션
  • LCD 모니터·부저·경광등을 통해 즉시 위험에 대처할 수 있도록 함
  • KCs | AML SYSTEM | J-1 | 16-AV2BJ-0012
  •
  •
  •  AML (Auto Moment Limiter) 시스템은 이동식 크레인에 설치하여 크레인의 모멘트와 작업 중 과부하·과하중을 검출하고 이를 통해 크레인의 전복 및 사고를 예방하기 위한 안전장치입니다.
  • AML 시스템의 개요

     AML (Auto Moment Limiter) 시스템은 이동식 크레인에 설치하여 크레인의 모멘트와 작업 중 과부하/과하중을 검출하고 이를 통해 크레인의 전복 및 사고를 예방하기 위한 안전장치입니다.

     이동식 크레인의 특성 상 붐의 길이 및 각도가 수시로 변하게 되므로 사고 예방을 위해서는 크레인 중심부의 모멘트량 제어가 반드시 필요합니다. 또한 모멘트는 운전자의 감각만으로는 판별키 어려우므로 각도, 길이, 하중을 계측하는 각종 센서를 통해 자동으로 제한되어야 합니다.

     ㈜다스의 AML 시스템은 모든 장치의 개발부터 제조, 공급, 사후관리에 이르기까지 모두 순수 국내 기술로 이루어져 있어 높은 신뢰성과 성능, 안전성을 제공하며 빠른 A/S대응과 합리적인 가격으로 사용자 여러분에게 다가가고 있습니다.



    AML 시스템의 특장점

    실시간 모니터링 크레인 붐의 각도·길이·작업반경 등 시스템의 실시간 데이터를 LCD 모니터를 통해 한눈에 확인이 가능합니다.
    작업 안전 제공 각종 센서로부터 자동으로 위험을 감지하고 자동으로 크레인의 운전을 제한하여 안전한 작업과 사고 방지를 도와줍니다.
    편리한 조작방법 터치스크린 방식의 7인치 대화면 고해상도 LCD 모니터를 이용하여 네비게이션처럼 쉽고 간단한 조작과 설정이 가능합니다.
    손쉬운 점검 AML 시스템 및 각 센서의 상태를 실시간으로 모니터링하여 손쉽게 오류 및 고장 점검을 할 수 있도록 합니다.
    경고 알림 LCD 모니터, 부저, 경광등을 통해 운전자가 즉시 상황을 인지하고 위험에 대처할 수 있도록 알려줍니다.

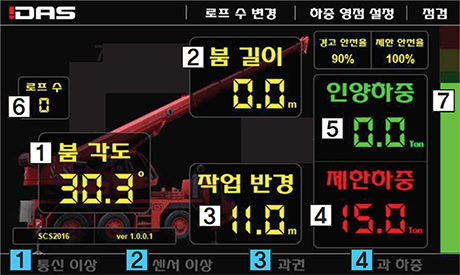

    AML 모니터 화면 설명



    1
    붐 각도 붐의 현재 각도 [도] 표기
    2
    붐 길이 붐의 현재 길이 [미터] 표기
    3
    작업반경 작업 반경 정보 [미터] 표기
    4
    제한하중 현재 위치에서 인양 가능한 최대 하중 [톤] 표기
    5
    인양하중 현재 인양 중인 하중 [톤] 표기
    6
    로프 수 호이스트의 로프 수 표기
    7
    부하율 제한하중 대비 현재 인양 하중의 비율을 막대로 표시
    1
    통신이상 메인컨트롤러와 LCD모니터 간 통신이 원활하지 않은 경우 적색으로 점등
    2
    센서이상 붐각도센서 또는 붐길이센서 등에 이상이 있는 경우 적색으로 점등
    3
    과권 과권 감지되는 경우 적색으로 점등
    4
    과하중 인양하중이 제한하중을 초과하면 적색으로 점등

    • 그 외 하중 영점 설정 및 점검 등은 관리자 (제조사 및 판매처) 전용 기능


    시스템 각 부 사양




    유/무상 수리 기준 및 제조사의 책임 한계

    • 무상수리
      • 품질보증기간 및 무상수리 기간 내 정상적인 사용 중 제품의 성능 및 기능 상의 고장(이상 및 결함)이 발생한 경우
      • 유/무상 수리 후 6개우러 이내 동일 고장이 발생한 경우

    • 유상수리
      • 사용 상 부주의 또는 잘못된 사용으로 인한 고장이 발생한 경우
      • 제품 본연의 기능을 수행하는데 있어 지장이 없는 서비스를 요구하는 경우
      • 제품이 임의로 변경, 분해 및 개조된 사실이 확인되는 경우
      • 침수 또는 구조 손상 등으로 제품의 수리 및 복구가 불가능한 경우

    품질보증 및 주의사항

    • 정상적인 상태에서 사용 중 발생한 제품의 이상 및 결함에 대하여 제조사의 재량에 따라 무상수리 및 제품 개선 등 품질에 대한 보증을 제공합니다.
    • 품질보증기간은 구입일(설치일)로부터 12개월 입니다.
    • 제조사 및 판매처는 서면으로 명시되지 않은 내용 외에 고객의 과실이 명백한 경우 또는 제품의 임의 변경, 개조 등으로 발생하는 사고에 대해 어떠한 책임도 지지 않습니다.
    • 제조사는 결함 발생으로 인한 제품 및 관련 장치 손상으로 야기되는 손해 비용에 대해 책임지지 않으며 제반 경비를 부담하지 않습니다.
    • 판매처 또는 사용자가 제조사의 사용 설명에 따라 제품을 사용하지 않은 경우 본 품질보증은 무효가 됩니다.



    적용 대상 차량



    • 그 외 제조사 구분없이 이동식 크레인 전 차종에 장착 가능합니다.
    • 전국 장착점 위치 및 연락처는 홈페이지 내 [연락처] 메뉴를 참조하세요.
