Hall Effect 응용 비접촉식 회전각 센서
연속회전 가능·정밀 회전각도 측정
강력한 방수 성능과 보호 회로 내장·초소형 크기
CE / FCC / ROHS

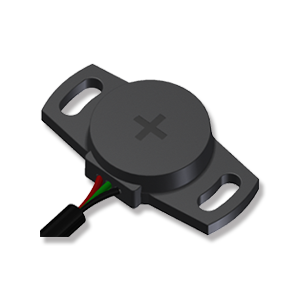

DRS10은 Hall-Effect를 응용한 비접촉식 회전각 센서로 회전부의 절대 각도를 정밀 측정할 수 있는 센서입니다. 비접촉 동심 회전하는 센서와 마그네트 1조로 이루어져 있으며, 건설기계·의료기기·기타 회전체·모터 등 다양하게 응용할 수 있습니다.
다운로드
DRS 시리즈 제품 사양서 / 데이터시트
DRS-10 표준 시험 성적서 (KTL, 15-049680-01-1)
DRS-10 외형도면
DRS-M10 외형도면
제품 사양
항목
세부사양
비고
측정범위
0˚ ~ 360˚
0˚ ~ 3,600˚ (10회전)
분해능
0.1˚
정밀도
0.5˚
비선형성
1% FS
출력형식
0.5 ~ 4.5Vdc
전원
10 ~ 30VDC
소비전류
<15㎃ @12VDC
동작온도
-20℃ ~ +85℃
방수등급
IP68
기계적수명
반영구적
마그네트
페라이트 영구 자석
외형크기
W48 x D26 x H9㎜
중량
28g
측정 범위 : 원점 마킹으로부터 무한 회전
센서 설치 방법
센서와 페라이트 자석을 회전체의 중심과 동심으로 회전하도록 부착합니다.
센서 상단 + 표시와 페라이트 자석의 하우징 부분이 마주보도록 고정되어야 하며, 이격 거리는 1㎜ 이내여야 합니다.
단, 0˚와 360˚ 은 동일 위치이며, 각 해당 위치의 출력이 불연속 상태이므로 원점 부근에서 측정 불가 영역(불연속 구간)이 존재합니다.
센서의 회전 각도 측정 방향은 그림과 같습니다.
출력 데이터 해석
아날로그 Vdc
측정 각도 범위 = 360˚ 또는 3,600˚
출력 V 범위
= 최대 출력 4.5V - 최소 출력 0.5V
영점 옵셋 = 0.5V
예) DRS-10, 출력 전압 2.5V 인 경우,

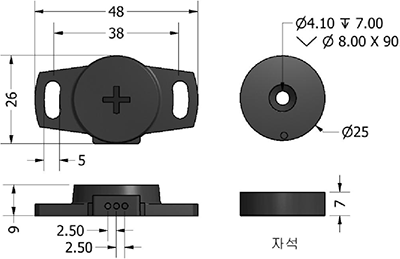

외형 크기
상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.
주문 코드
코드 형식 : DRS- [모델] - [회전방향]
모델
10
M10
0˚ ~ 360˚ 사양
0˚ ~ 3,600˚ 사양
회전방향
CW
CCW
시계 방향 회전
반시계 방향 회전
예) DRS-10-CW
별도 주문 가능 사항
리셉터클 하우징 품번 : MG64REC
센서 케이블 길이
1m당 추가 비용 발생되며 총 길이에 제한은 없으나 길이에 따른 전압 강하 및 노이즈 등을 고려해야 합니다.
결선 처리 : 플러그 삭제 출고 가능
결선 방법
구분
선
RS485
DRS-10 / M10
적색
V+
흑색
GND (공통)
녹색
출력+
DRS 시리즈는 한국단자공업㈜ MG610331-5 플러그로 기본 결선되어 있으며, 사양에 따라 플러그를 삭제하거나 MG64REC(별매)로 배선할 수 있습니다.
주의 사항
노이즈가 심한 환경에서는 접지를 권장합니다.
결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
