제품 사양

• 레이저 등급

• 외형크기는 마운트 및 레이저 방사부 제외

결선 방법

• 그림은 케이블 글렌드의 핀맵을 나타냅니다.




그림	선	설명
	1	출력+
	2	V+
	3	RS485 A (T+)
	4	RS485 B (T-)
	5	NC
	6	GND (COM)

출력 데이터 해석 (아날로그)

• 측정범위 = 최대거리m - 최소거리m
• 출력범위 = 최대 출력 20㎃ - 최소 출력 4㎃


• 예) 0 ~ 10m 사양, 출력 12㎃ 인 경우,

RS485 통신 규격

• 통신 규격



Baudrate	115,200	Data Bits	8
Stop Bits	1	Parity	None


※ Baudrate는 초기값입니다.


• 출력 형식 (ASCII)
=[ID= 아이디 VALUE= 측정값]


• 아이디는 두자리
• 측정값은 ㎜단위이며, 1~5자리까지 가변


• 송신 형식 (명령어)

모든 명령어 뒤에는 반드시 Carriage Return과 Line Feed를 붙여 전송해야하며, 대·소문자는 구분하지 않습니다.
예) <1 RUN>+CR+LF



<0 ID>	현재 ID 확인
<@ ID_SET #>	ID 설정 (01~99)
<@ RUN>	1회 데이터 측정
<@ RUNING>	연속 데이터 측정
<@ STOP>	측정 중단
<@ LENGTH_MIN #>	최소거리 설정
<@ LENGTH_MAX #>	최대거리 설정
<@ INTERVAL #>	측정 주기 설정
<@ OUTPUT_VIEW #>	출력 포맷 설정
<@ ON_RUNING #>	자동 측정 모드 설정
<@ BAUD_RATE #>	Baudrate 변경
<@ CAL 1234>	영점 설정
<@ SAVE>	설정 저장
<@ FACTORY_RESET 1234>	공장 초기화



• @ : 센서 ID, # : 설정값


• 최소거리 설정
  아날로그 출력의 최소거리를 설정합니다. RS485 출력은 풀스케일로 유지되며 거리기준은 RS485로 출력되는 데이터 기준입니다. 범위는 ㎜ 단위로 1 ~ 79,999 이며, 최대거리를 초과할 수 없습니다.


• 최대거리 설정
  아날로그 출력의 최대거리를 설정합니다. 범위는 ㎜ 단위로 2 ~ 80,000 이며, 최소거리보다 작을 수 없습니다.


• 측정 주기 설정
  ㎳단위로 측정 주기를 설정합니다. 범위는 ㎳ 단위로 500 ~ 30,000 입니다. 측정대상 혹은 거리에 따라 Busy가 발생되면 측정 주기를 늘려주어야 합니다.


• 출력 포맷 설정



0	[ID=XX VALUE=nnnnn]
1	[# nnnnn]
2	[VALUE=nnnnn]



• 자동 측정 모드 설정
  센서에 전원이 인가되었을 때 자동 연속 측정 시작 여부를 설정합니다.



0	자동 측정 사용 안함
1	전원 인가되면 자동 측정 시작



• Baudrate 설정
  변경 가능한 Baudrate는 115,200 / 57,600 / 38,400 / 19,200 / 9,600 / 4,800 입니다.


• 영점 설정
  현재 측정 거리를 0㎜ 지점으로 설정합니다.


• 설정 저장
  ID 및 설정을 저장합니다. 센서 전원이 차단되면 저장하지 않은 설정은 초기화됩니다.

외형 그림

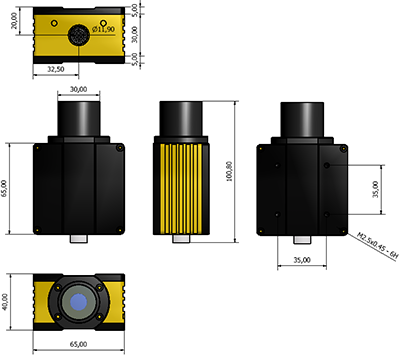

• 상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.

주의 사항

• 가시 레이저 광선을 방사하는 장치로 발광부의 청결을 유지하여 주시기 바랍니다.
• 레이저 광선을 주시하거나 불필요하게 다른 사람에게 조준하지 마십시오.
• 현미경·망원경·쌍안경 등 광학기기를 이용하여 레이저 광선을 직시하면 매우 위험합니다.
• RS485 명령은 내부 처리 시간 등에 의해 지연 및 충돌이 발생할 수 있으므로, 실시간으로 송신이 이루어지지 않는 경우 반복해서 전송해주시기 바랍니다.
• 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
• 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
