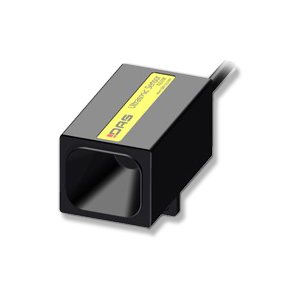

UDS10 제품 사양서 / 설명서
  •
  • UDS10 제품 사양서 / 설명서
  •
  •
  • 최적의 노이즈 필터링 기법 적용으로 환경 영향 개선
  • 별도의 외부 트리거를 요하지 않는 작동 방식
  • 사용자 탐지거리 설정 가능 (Teach-In 방식)
  • 초소형 크기·가벼운 무게·경제적인 가격
  •
  •
  •  UDS10은 노이즈 회피 알고리즘을 적용하여 소음·진동 등 환경 영향 및 인접 센서와의 간섭을 크게 개선한 소형 초음파 센서입니다. 사용자가 직접 요구 사항에 맞게 탐지거리를 설정할 수 있으며, 거리 측정·물체 감지 등에 응용됩니다.
  • 제품 사양

    항목 세부사양 비고
    주파수 40㎑ 초음파
    탐지거리 0.5 ~ 3m 공장초기값
    최대거리 ~ 5m
    전원 15 ~ 20VDC
    소비전류 <30mA
    출력 A타입 0.5 ~ 4.5Vdc
    출력 B타입 5V Hi / Low 레벨 출력
    외형크기 W27 x H24 x D49㎜ 마운트 제외
    중량 25g

    • 초음파의 특성 상 기압·기온·대기밀도·습도 등에 의한 환경 영향이 매우 크므로 반복성 및 재현성 등 사양 검증 어려움



    탐지거리 설정

    UDS10은 기본 탐지거리 0.5 ~ 3m로 설정되어 있으며, 필요에 따라 사용자가 직접 탐지거리를 설정하여 사용할 수 있습니다.

    • 넓은 실내 등 대기가 안정되고 장애물 없는 장소에 센서를 고정합니다.
    • 설정하고자 하는 최소 탐지거리(0.5m 이상)에 50 x 50㎝ 이상의 평판을 위치합니다.
    • Teach-In 단자(흰색 배선)를 GND(흑색 배선)에 3초간 접속합니다. 최소 거리 설정이 완료되면 센서의 LED가 초당 3회 점멸합니다.
    • 설정하고자 하는 최대 탐지거리(5m 이내)로 평판을 이동합니다.
    • Teach-In 단자를 GND에 3초간 접속합니다. 최대 거리 설정이 완료되면 센서의 LED 점멸이 멈추고 점등 유지합니다.
    • 센서 전원을 리셋합니다.

    탐지 거리를 설정할 때 최소거리가 최대거리를 초과하는 경우 감지/비감지 신호출력이 뒤바뀌게 되므로 주의하여야 합니다.



    출력 데이터 해석 (A타입)



      • 탐지범위 = 최대거리 - 최소거리
      • 4V = 최대 출력 4.5V - 최소 출력 0.5V

    • 예) 0.5 ~ 3m 사양, 출력 전압 2.5V 인 경우,

    물체 탐지 (B타입)

    UDS10의 B타입은 설정된 탐지거리 내 물체가 감지되면 5V H, 물체가 없으면 0V L 신호를 출력합니다. 이 H/L 신호는 레벨 출력이므로 기계식 릴레이와 같이 외부 회로를 구동할 수 없습니다.



    공장 초기화

    센서 전원을 OFF하고 Teach-In 단자를 GND에 접속한 후 전원을 ON하여 3초간 유지하면 거리 설정값이 초기화됩니다.



    외형 크기

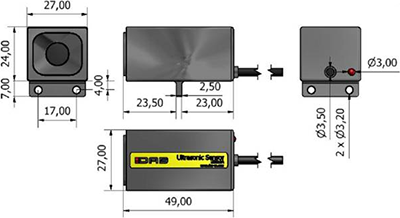

    • 상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.

    결선 방법

    • UDS10은 MOLEX 플러그로 기본 결선되어 있습니다.

    • 구분 설명
      UDS10A/B 적색 V+
      흑색 GND
      녹색 출력+
      흰색 Teach-In







    주문 코드

    • 코드 형식 : UDS10 [타입]

    • 타입 A
      B
      C
      거리 탐지형
      물체 유/무 탐지형
      OPEN COLLECTOR형

      예) UDS10A / UDS10B

    • 별도 주문 가능 사항
      • IP65 등급 방수 처리 (유상)

    주의 사항

    • 전원에 노이즈·리플이 많은 경우 오작동의 원인이 됩니다.
    • 주변의 장애물·연속적인 잡음·대기 불안 등은 오작동의 원인이 됩니다.
    • 탐지거리 설정은 필요한 경우에만 실시하여 주시고, 거리 설정 용 평판은 센서 정면과 수직을 유지하여 주시기 바랍니다.
    • 초음파는 레이저와 같은 직진성을 나타내지 못하며, 안정적인 상태에서 센서 중심으로부터 ±30˚ 내외의 장애물을 제거해야 합니다.
    • 탐지거리 범위가 작을 수록 우수한 분해능을 나타냅니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
