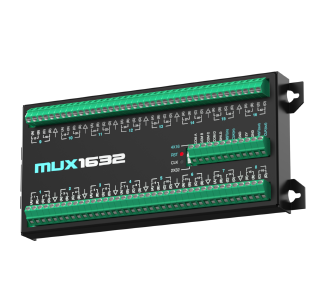

MUX1632 제품 사양서 / 데이터시트
  •
  • MUX1632 제품 사양서 / 데이터시트
  •
  •
  • 데이터 수집을 위한 멀티플렉서로 개별 센서 배선 비용 절감
  • 정적(Static) 센서·진동현(VW) 센서·온도 센서 등 다양한 센서 지원
  • 과전류 및 정전기 보호 회로 내장으로 우수한 신뢰성
  • 컴팩트한 크기와 경제적인 가격의 멀티플렉서
  •
  •
  •  멀티플렉서 MUX1632는 Campbell Scientific의 멀티플렉서 AM16/32B를 완벽하게 대체하는 호환 멀티플렉서 장치입니다. CR1000, CR1000X 및 CR10X 등 Campbell Scientific의 데이터로거 시리즈와 함께 사용되며, 우수한 성능과 경제적인 가격으로 뛰어난 비용 절감 효과를 가져다 줄 것입니다.
  • 제품 소개

    • 멀티플렉서는 데이터 로거에서 센서로부터 데이터를 수집하는 채널을 확장하기 위한 장치로, 기계적 릴레이의 스위칭 동작을 통해 해당 채널의 데이터를 수집합니다.

    • 멀티플렉서를 통해 데이터 채널을 확장하더라도 데이터 로거의 입력 채널 및 제어포트가 추가적으로 필요하지 않게 됩니다.

    • MUX1632로 확장 가능한 최대 채널은 수집되는 센서의 유형에 따라 결정되며, 동일 유형의 센서인 경우 다음과 같은 확장성을 갖습니다.

      • 32개의 2선식 싱글-엔디드 및 디퍼런셜 출력 센서
        (써미스터, 하프브릿지 센서 등)

      • 16개의 4선식 싱글-엔디드 및 디퍼런셜 출력 센서
        (풀브릿지, 4선식 하프브릿지 센서 등)

      • 32개의 진동현 센서 또는 16개의 온도 신호를 포함한 진동현 센서

      • 48개의 하프브릿지 측정 기기 등

    제품 사양

    항목 세부사양
    전원 9.6 ~ 16Vdc
    소비전류 대기상태에서 <1mA
    동작상태에서 평균 20mA
    SCAN 1.5Vdc 미만 3.5Vdc 초과 범위,
    5㎳ 이상 클럭 신호의 상승 구간에서
    스캔 동작 수행
    RESET 3.5 ~ 16Vdc의 연속 신호에서 활성
    <0.9Vdc인 경우 비활성 (대기)
    릴레이 동작 BBM (Break Before Make)
    최대 스위칭 전압 50 Vdc
    최대 스위칭 전류 500mA
    릴레이 수명 기계적 수명 10^8회 이상
    전기적 수명 2 x 10^5회 이상
    동작온도 -20 ~ +85℃
    외형크기 W212 x D102.6 x H25.6㎜ (마운트 제외)
    무게 490g

    • 스위칭 전류가 30mA 보다 크면 기계적 릴레이의 접촉면 열화로 접촉 저항이 증가할 수 있으며, 저전압 멀티플렉싱에 악영향을 줄 수 있음 (30mA 이상 전류 스위칭에는 영향 없음)


    호환성

    멀티플렉서 MUX1632는 Campbell Scientific의 정적(Static) 데이터 로거 CR1000·CR1000X 및 CR10X와 호환되도록 설계되었으며, 그 외 해당 데이터 로거와 호환되는 모델과도 호환됩니다.

    응용 분야

    • 토목·안전·유지관리 계측에서 다양한 센서 데이터 수집 채널 확장
    • 기상 관측·수위 관측·수질 계측 등 환경 계측에서 데이터 수집 채널 확장
    • 기타 호환 데이터 로거의 채널 확장 및 비용 절감 용도


    결선 방법

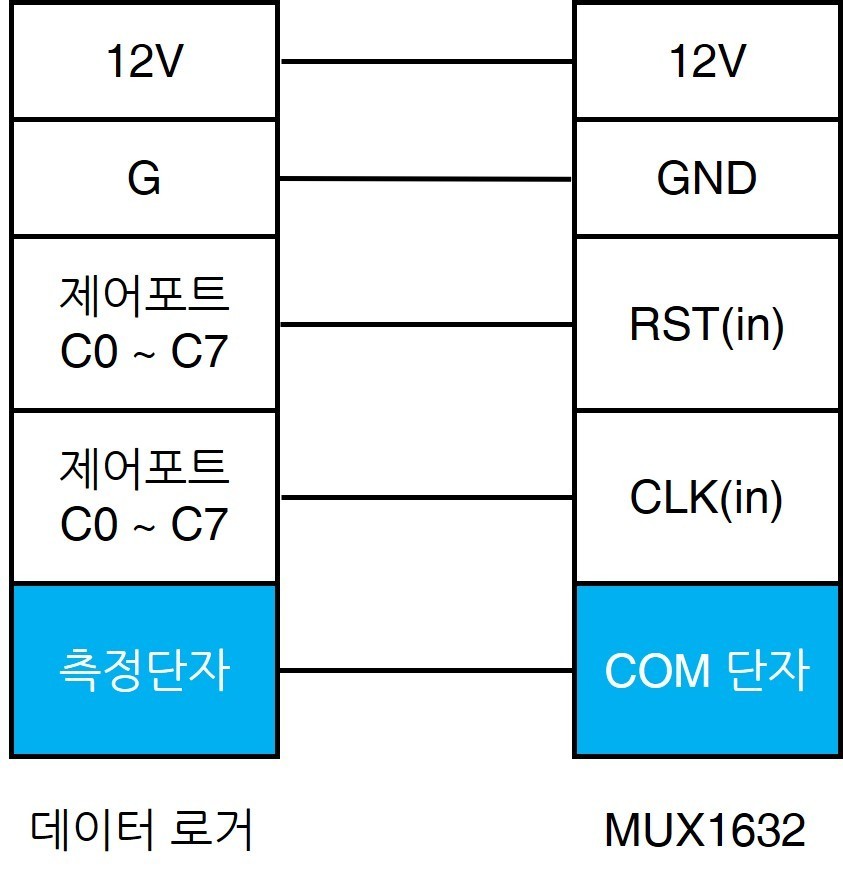

    • 데이터 로거와 멀티플렉서 MUX1632는 다음과 같이 결선됩니다.

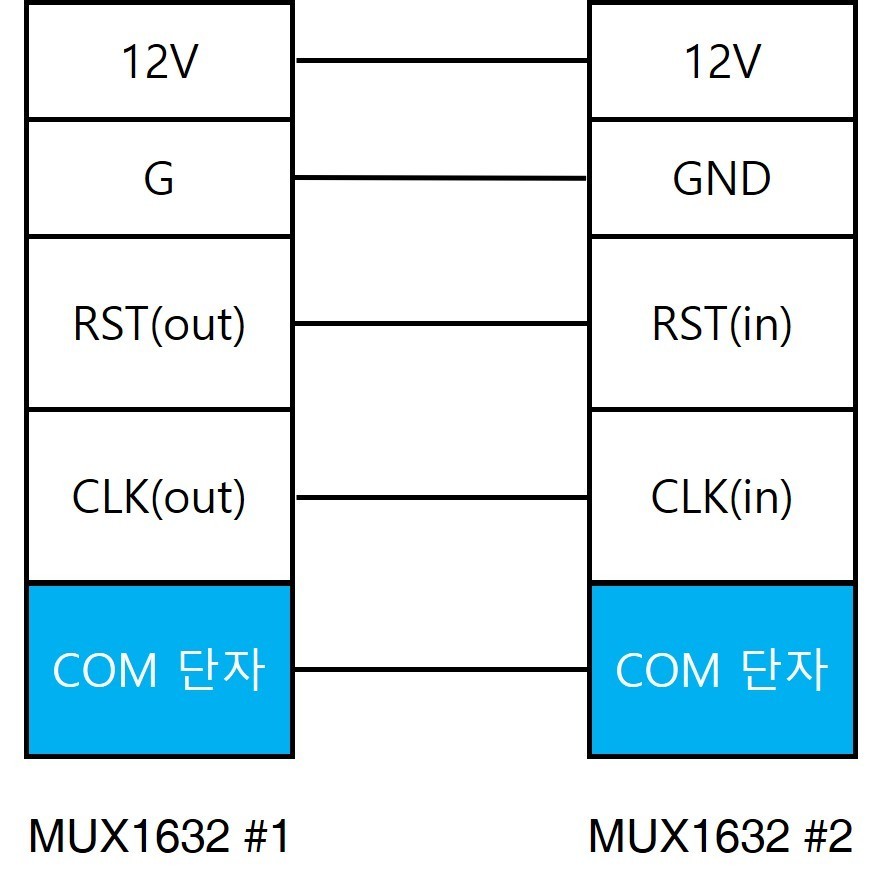

    • 여러 개의 멀티플렉서 MUX1632는 다음과 같이 결선됩니다.





    동작 개요

    • 데이터 로거는 멀티플렉서의 리셋 단자(RST)를 통해 동작을 제어합니다. 멀티플렉서는 <0.9Vdc 신호를 통해 비활성 상태에서 대기하며, 3.5 ~ 16Vdc 신호를 통해 활성됩니다.

    • 활성 상태에서 멀티플렉서에 클럭 펄스가 인가되면 4선식 16채널 모드에서는 COM 단자의 A~D 터미널과 각 채널의 A~D 터미널이 순차적으로 연결되며, 2선식 32채널 모드에서는 AB - CD순으로 순차적으로 연결됩니다.

    • 기타 센서 결선 방법 및 데이터 로거에서의 프로그래밍 방법 등은 Campbell Scientific의 사용 방법과 동일합니다.

    주의 사항

    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • 안정적인 데이터 수집을 위해 상온 및 낮은 습도의 안정적인 환경에서의 사용을 권장합니다.
    • 저전압 및 고온에서의 멀티플렉서 운용은 릴레이 성능이 저하되어 데이터 수집 지연의 원인이 될 수 있습니다.
    • 규격 외 전원으로 사용할 경우 제품 손상의 위험이 있으므로 주의하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
