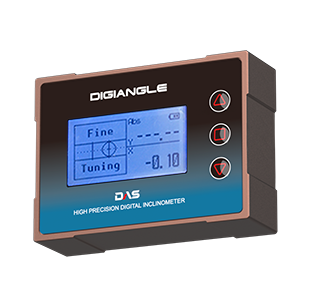

DIGIANGLE-1D 제품 사양서 / 설명서
  •
  • DIGIANGLE-1D 제품 사양서 / 설명서
  •
  •
  • 경사도·변위 및 수평/수직도 측정을 위한 디지털 각도계
  • 고정밀 MEMS 기반 각도(기울기) 센서 내장
  • 고강도 정밀 알루미늄 가공 하우징
  • 저전력 LCD 디스플레이·자동 절전·리튬 이온 배터리·USB 충전
  •
  •
  •  디지털 인디케이터 DIGIANGLE 시리즈 1D는 건물·구조물의 경사 변위를 수동으로 계측·관리하기 위한 고정밀 건물 경사계입니다. 수평도/수직도 측정·정밀 각도 측정 등 다양한 분야에 응용하여 사용할 수 있습니다.
  • 제품 사양

    항목 세부사양 비고
    측정범위 ±15˚
    분해능 0.0013˚
    표기정밀도 0.01˚ / 0.01㎜
    비선형성 1% FS
    배터리 3.7V 500mAh (Li-ion)
    사용시간 150시간
    충전전원 USB 5V 500mA
    동작온도 0℃ ~ +65℃
    외형크기 W110 x H80 x D32㎜
    중량 430g



    출력 데이터 해석

    • 길이 변위(㎜) 환산



      • L = 1,000㎜ (임의 고정)
      • θ = 측정(표시) 각도

    • DIGIANGLE의 옆면 혹은 밑면을 이용하여 각도를 측정할 수 있으므로, sin 함수가 아닌 tan 함수가 적용되어 있으며 이는 건물·구조물 등의 기준 길이(건물의 높이 등) 당 변위를 산출하기 위함입니다. 편의를 위해 기준 길이는 1,000㎜로 임의 고정되어 있습니다.

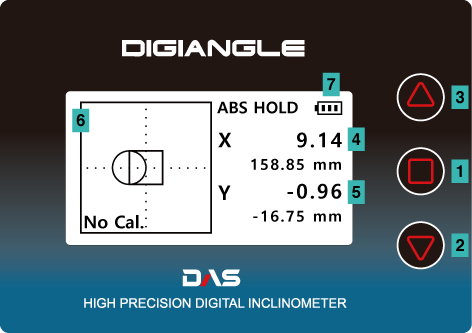

    기능 설명



    1
    전면 우측의 □ 버튼을 길게 누르면 전원을 켜고 끌 수 있습니다. 짧게 누르면 현재 측정값이 고정/해제되며, 고정되면 화면에 HOLD 표시됩니다.
    2
    ▽ 버튼을 눌러 화면 조명(백라이트)을 켜고 끌 수 있습니다.
    3
    △ 버튼을 누르면 화면에 ABS 표시가 해제되며 현재 위치를 원점으로(상대값) 설정할 수 있습니다. 다시 누르면 화면에 ABS 표시되며 공장 초기 원점(절대값)으로 복귀합니다.
    4
    측정 각도를 나타냅니다.
    5
    측정 각도를 길이 변위로 환산하여 나타냅니다. (환산 방법은 출력 데이터 해석을 참고)
    6
    측정 각도가 ±0.3˚ 미만이면 화면에 Fine Tuning 표시되며 정밀 조정할 수 있습니다.
    7
    배터리 상태를 나타냅니다. 충전 중에는 화면의 배터리 막대 앞에 C 표시됩니다.

    • 자동 절전 기능 : 전원을 켜고 3분이 경과되면 자동으로 전원이 꺼집니다.




    측정 방법

    DIGIANGLE-1D를 이용하여, 다음과 같이 각도·경사·기울기를 측정할 수 있습니다.

    • ABS (절대값) : 화면에 ABS 표시된 상태 (절대값 모드)에서는 공장 초기 원점으로부터 각도를 측정합니다.

    • None-ABS (상대값) : 화면에 ABS 표시 해제된 상태(상대값 모드)에서는 설정된 상대 원점으로부터 각도를 측정합니다. 측정 편의를 위해 장기 계측 장소의 초기값을 상대 원점으로 설정할 수 있습니다.

    • Check-Sum : 토목·안전·유지 관리 계측에 있어 변위 계측을 할 때에는, 정방향(A0)으로 측정 장소의 각도를 측정하고 기기를 180˚ 회전하여 역방향(A180)으로 다시 측정하여 이 두 개의 데이터로 정확한 변위를 산출하게 됩니다.


    주문 코드

    • 코드 형식 : DIGIANGLE - [시리즈]

    • 1D 디지털 각도계·건물 경사계
      MULTI 전기식 센서 인디케이터
      VW 진동현(VW) 센서 인디케이터

    • 별도 주문 가능 사항

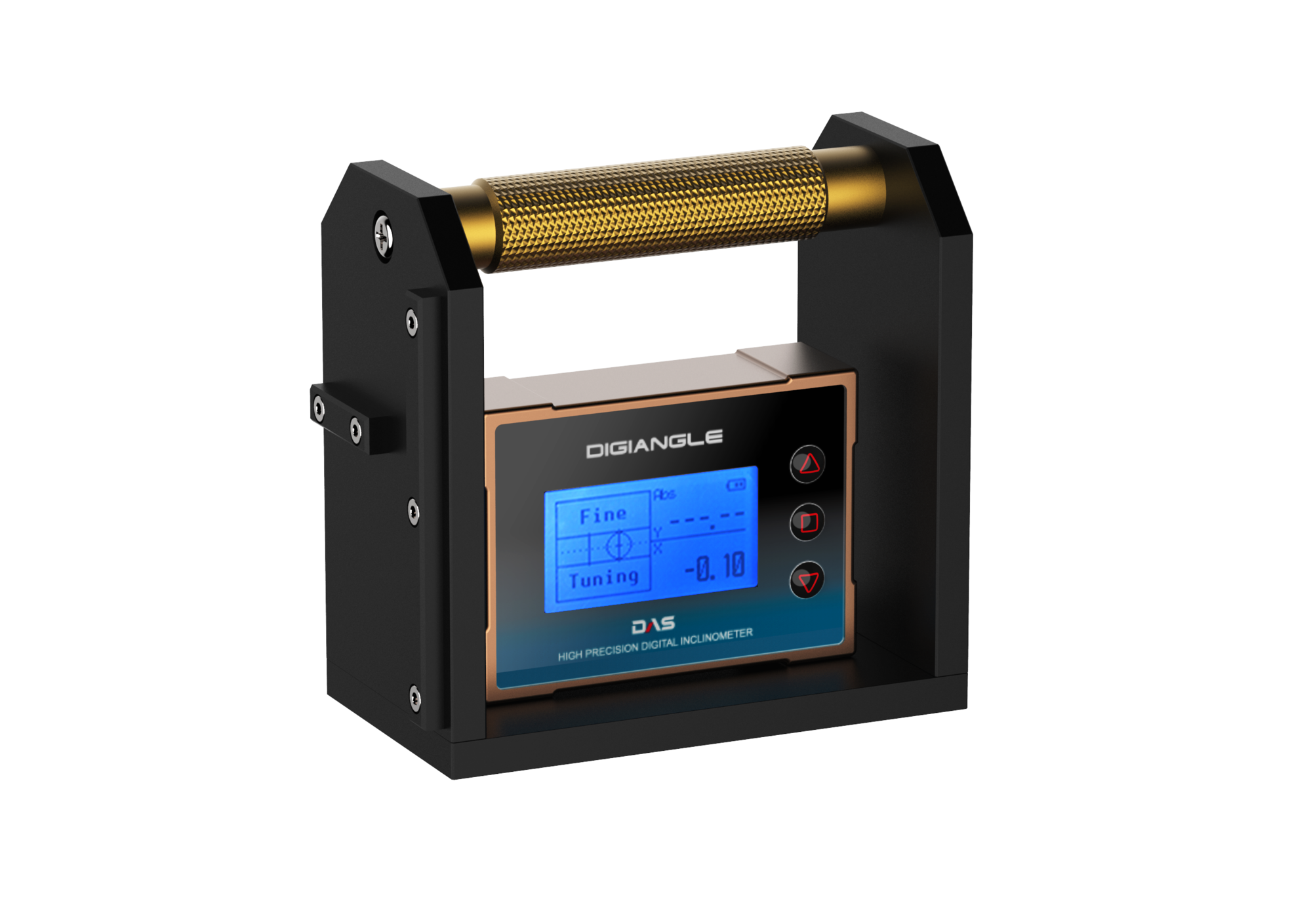

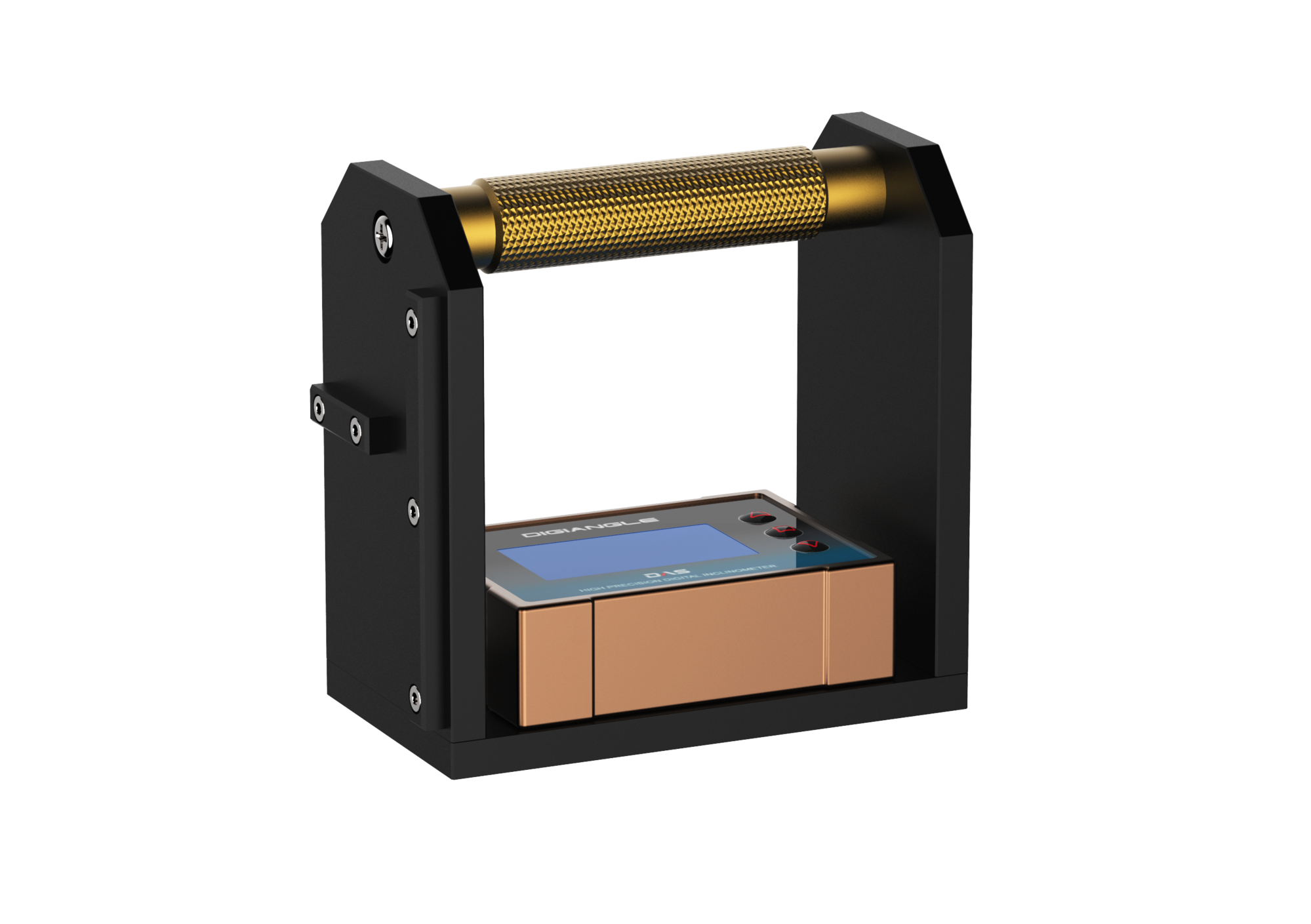

      • 토목·안전·유지 관리 계측용 지그(손잡이)
      • 계측 장소에 부착하는 원형판(플레이트)은 당사 취급 품목 아님






    충전 방법

    배면의 USB 포트에 기본 제공되는 USB 충전 케이블을 PC 또는 USB 충전 장치와 연결하여 충전합니다.


    기본 제공 액세서리

    • 가죽 수납 파우치 (어깨끈 탈/부착)
    • USB 충전 케이블 (길이 2M)

    주의 사항

    • MEMS 기반 기울기 센서(각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
    • 제품의 안정적인 사용을 위해 배터리의 충전 상태를 확인해주시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년입니다.
    • 하우징 색상은 제조사 사정에 따라 변경될 수 있으며, 제품의 성능과는 무관합니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
