JRS 제품 사양서 / 데이터시트
  •
  • JRS 제품 사양서 / 데이터시트
  •
  •

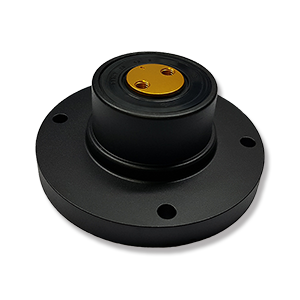

  • Hall Effect 응용 비접촉식 로터리 엔코더
  • CANopen / SAE-J1939 프로토콜에 완벽하게 대응
  • 높은 안정성의 페라이트 영구 자석 채용
  • 내환경성 설계 고강도 금속 하우징
  • CE / FCC / ROHS
  •
  •
  •  차량용 디지털 통신 규격의 주류 표준으로 자리 잡아가고 있는 CAN 통신에 대응하기 위해, CANopen / SAE-J1939 프로토콜에 완벽하게 대응하는 차세대 센서 시리즈를 선보입니다. 기존 아날로그 및 시리얼 통신의 성능 한계를 극복한 고속·고신뢰성의 CAN 통신 센서 시리즈를 만나보세요.
  • 제품 사양

    항목 세부사양 비고
    측정범위 0˚ ~ 360˚ CW 무한회전
    분해능 0.022˚
    비선형성 1% FS
    응답시간 <0.1초
    출력형식 CANopen
    SAE-J1939
    전원 10 ~ 30Vdc
    소비전류 <60mA @12Vdc
    동작온도 -20℃ ~ +85℃
    방수등급 IP66
    기계적 수명 반영구적
    외형크기 ø110 x H44㎜
    중량 390g

    • 측정범위는 센서 상단 원점 마킹으로부터 0˚ ~ 360˚ 반복 무한회전
    • 기계적 수명은 베어링 수명에 의존

    결선 방법

    • JRS는 한국단자공업㈜ MG610331-5 플러그로 기본 결선되어 있으며, 사양에 따라 플러그를 삭제하거나 MG64REC 리셉터클(별매)로 배선할 수 있습니다.

    • 구분 CANbus
      JRS 적색 V+
      흑색 GND
      녹색 CAN H
      흰색 CAN L



    CAN 통신 규격

    • Bitrate : 500 kbps
    • Transmit Interval : 10㎳
    • Transmit Start : 자동 시작
    • 기본 COB ID (HEX) : 0x0A
    • 출력 데이터는 각도 데이터만을 포함하고 있습니다.
    • CANopen 및 SAE-J1939 프로토콜은 각 해당 문서를 참고하시기 바랍니다.


    주문 코드

    • 코드 형식 : JRS - [출력]

    • 출력
      • CO
      • CJ
      • CANopen 프로토콜 적용
      • SAE-J1939 프로토콜 적용

      예) JRS-CO

    • 별도 주문 가능 사항
      • 리셉터클 하우징 품번 : MG64REC
      • COB-ID : HEX 201~27F 범위 내 지정

    주의 사항

    • 출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
    • 노이즈가 심한 환경에서는 접지를 권장합니다.
    • MEMS 기반 기울기 센서(각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
