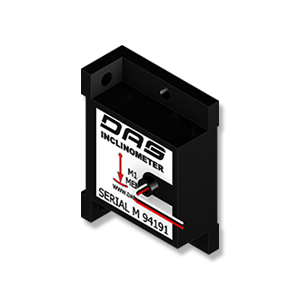

고성능 MEMS 기반 초소형 기울기 센서
안정된 데이터 처리를 위한 Micro-Processor 탑재
고강도 PC+ABS 하우징
컴팩트한 크기와 경제적인 가격
초소형 기울기 센서 M1-MEMS는 시스템 각 부에 소형 모듈 형태로 삽입되어 솔라-패널의 트래킹 제어·기계 관절 제어·개폐 장치 제어 등 다양한 각도 검출 임무를 수행할 수 있습니다.
다운로드
M1-MEMS 제품 사양서 / 데이터시트
M1-MEMS 외형도면
제품 사양
항목
세부사양
비고
측정범위
1축 ±30˚
분해능
0.005˚
온도드리프트
±0.014˚/℃
응답시간
<0.5초
출력형식
입력전압의 10 ~ 90%
RATIO 방식
전원
4.5 ~ 5.5Vdc
소비전류
<10mA
@5Vdc
동작온도
-20℃ ~ +80℃
외형크기
W28 x H37 x D12㎜
핀 제외
중량
13g
출력형식 : 5V 정전압에서 0.5 ~ 4.5Vdc

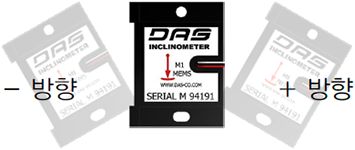

축 감지 방향
결선 방법
M1-MEMS는 30㎝길이의 케이블과 MOLEX 3P 플러그로 기본 결선되어 있습니다.
구분
선
설명
M1-MEMS
적색
V+
흑색
GND (공통)
흰색
각도 출력+
출력 데이터 해석
측정 각도 범위 = 최대 각도 - 최소 각도
출력 V 범위
= 최대 출력 4.5V - 최소 출력 0.5V
영점 옵셋 = 2.5V
예) 출력 전압 3.5V 인 경우,
주의 사항
M1-MEMS는 각종 안정 및 보호 설계가 적용되어 있지 않으므로 안정적인 사용을 위해서는 각 시스템 제어부에서 별도의 안정•보호 설계가 필요합니다.출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
MEMS 기반 기울기 센서 (각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
