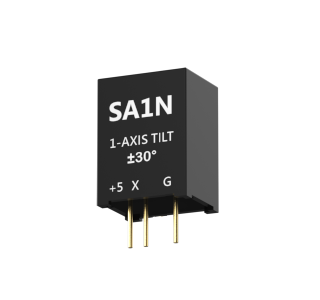

SA1N / SA2 제품 사양서 / 데이터시트
  •
  • SA1N / SA2 제품 사양서 / 데이터시트
  •
  •
  • 고성능 MEMS 기반 초소형 기울기 센서
  • 안정된 데이터 처리를 위한 Micro-Processor 탑재
  • 고강도 PC+ABS 하우징
  • 컴팩트한 크기와 경제적인 가격
  • CE / FCC / ROHS
  •
  •
  •  초소형 기울기 센서 SA1N / SA2는 시스템 각 부에 소형 모듈 형태로 삽입되어 솔라-패널의 트래킹 제어·기계 관절 제어·개폐 장치 제어 등 다양한 각도 검출 임무를 수행할 수 있습니다.
  • 제품 사양

    항목 세부사양 비고
    측정 축 1축 X축 또는 Y축 SA1N
    2축 X축+Y축 SA2
    측정범위 ±30˚, ±60˚, ±90˚
    분해능 0.1˚
    비선형성 3% FS
    온도드리프트 ±0.1%/℃
    응답시간 <0.5초
    출력형식 입력전압의 10 ~ 90% RATIO 방식
    전원 4.5 ~ 5.5Vdc
    소비전류 10mA @5Vdc
    동작온도 -20℃ ~ +80℃
    방수등급 IP65
    외형크기 W14.8 x H19.9 x D11.8㎜ 핀 제외
    중량 10g

    • 측정범위 : 3종 고정 범위이며, ±90˚ 사양의 경우, ±85˚ 미만/초과 각도에서 불측정 한계가 발생할 수 있음
    • 출력형식 : 5V 정전압에서 0.5 ~ 4.5Vdc

    축 감지 방향

    X축 Y축

    • SA1N / SA2의 각도 측정을 위한 기준 방향을 나타냅니다.


    결선 방법

    • SA1N / SA2 는 모듈 형태의 센서 제품으로 별도 배선 되어있지 않으며, 공용 IMT 규격의 핀을 인쇄 회로 기판(PCB)에 삽입할 수 있습니다. 1축 사양에서 사용되지 않는 핀은 삭제되어 출고됩니다.
    • +5 V+
      X X축 출력
      Y Y축 출력
      G GND (공통)



    출력 데이터 해석

    • 아날로그 Vdc (+5V 정전압 전원 기준)



      • 측정 각도 범위 = 최대 각도 - 최소 각도
      • 출력 V 범위
        = 최대 출력 4.5V - 최소 출력 0.5V
      • 영점 옵셋 = 2.5V

    • 예) ±90˚ 사양, 출력 전압 3.5V 인 경우,




    외형 크기

    • 상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.




    주문 코드

    • 코드 형식 : SA[모델명] - [각도] - [측정 축]

    • 모델명
      • SA1N
      • SA2
      • 소형 1축 각도 센서
      • 소형 2축 각도 센서
      각도
      • 30
      • 60
      • 90
      • ±30˚
      • ±60˚
      • ±90˚
      측정 축
      • X
      • Y
      • 1축 - X축
      • 1축 - Y축

      예) SA1N-60-X / SA2-90

    • 측정 축은 1축 전용 (2축 해당 없음)

    주의 사항

    • SA1N / SA2는 각종 안정 및 보호 설계가 적용되어 있지 않으므로 안정적인 사용을 위해서는 각 시스템 제어부에서 별도의 안정•보호 설계가 필요합니다.출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
    • SA1N / SA2는 Ratio 방식 출력 센서로, 전원에 따라 출력값이 변동될 수 있어 반드시 정전압 사용을 권장합니다.
    • MEMS 기반 기울기 센서 (각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
