CUBE 제품 사양서 / 데이터시트
  •
  • CUBE 제품 사양서 / 데이터시트
  •
  •
  • 초고정밀·고성능 각도(기울기) 센서 (경사계)
  • 안정된 데이터 처리를 위한 Micro-Processor 탑재
  • 높은 안전성과 신뢰성, 정밀 측정 요구에 대응
  • 알루미늄 프로파일과 결합으로 EL빔 센서로 활용
  • Q마크 / Certificate of State Registration (Russia)
  •
  •
  •  산업용 기울기 센서 CUBE는 토목·안전·유지관리 계측 등 높은 신뢰도를 요구하는 특수 산업에 적합한 고정밀, 고성능의 기울기 센서로 다양한 사용 목적에 적합하게 설계되었습니다. 건물·구조물·교량 거동 측정, 터널·지반 경사 변위 측정 등 정밀 측정을 요하는 다양한 산업에 폭넓은 응용성을 자랑합니다.
  • 제품 사양

    • 공통 사양

    항목 세부사양 비고
    측정 축 1축 또는 2축
    측정범위

    ±1˚ ~ ±15˚


    분해능 0.0013˚
    비선형성 0.38% FS
    온도드리프트 <0.05˚/℃
    응답시간 <0.5초
    출력형식

    -2 ~ +2 Diff.Vdc
    4 ~ 20mA

    차동출력

    전원 12Vdc
    24Vdc
    Diff.Vdc 출력
    mA 출력
    소비전류 <100mA @12Vdc
    동작온도 -20℃ ~ +85℃
    방수등급 IP65
    외형크기 W65 x D65 x H55㎜ 브라켓 제외
    중량 500g
    케이블사양 6P, 폴리우레탄, 300cm
    • 제품 사양 (2선식 mA)

    항목 세부사양 비고
    측정범위

    ±1˚ ~ ±30˚


    분해능 0.0025˚
    출력형식 4 ~ 20mA 2선식


    • 제품 사양 (내한사양)

    항목 세부사양 비고
    소비전류 <1A @12Vdc
    동작온도 -45℃ ~ +85℃
    중량 600g

    • 측정 범위 지정
      예) -3˚ ~ +3˚ 또는 -5˚ ~ +5˚ 등
    • 2축 사양은 각 축 개별 측정 범위 지정 가능
    • 단, 최소/최대각도는 1˚ 이상일 것
      -0.5˚ ~ +0.5˚ 등 ±1˚ 미만 지정 불가
    • 내한사양은 발열장치(히터코일)가 내장되어 전류소비가 크므로 상시전원을 권장합니다.


    결선 방법

    • 출력형식에 따라 정확하게 결선하여 주시기 바랍니다.
    • mA 출력은 전원과 공통 GND 입니다.

    • Diff.Vdc mA 2선식mA
      적색 V+ X축+
      흑색 GND (공통) X축-
      녹색 X축+ X출력 Y축+
      흰색 X축- Y출력 Y축-
      청색 Y축+
      자색 Y축-

    축 감지 방향

    • Floor/Wall Mount는 기본 설치 브라켓 결합 위치를 바닥면/옆면으로 변경하여 결합하면 됩니다.
    • 정확한 축 방향은 제품에 부착된 라벨을 확인하시기 바랍니다.

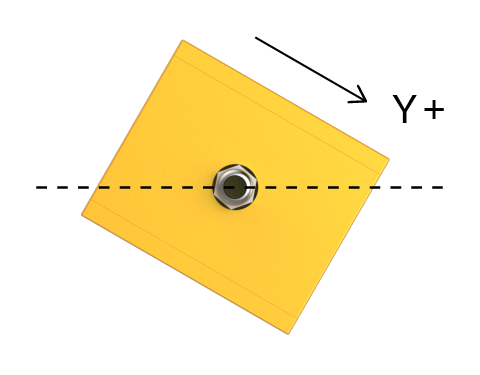

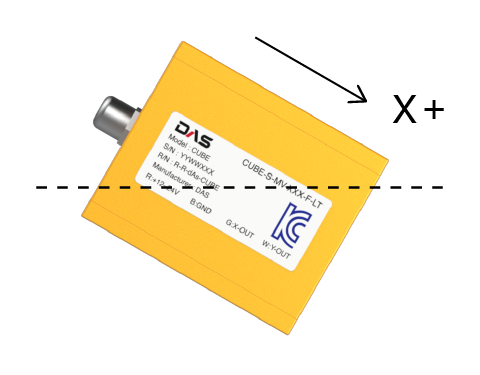

    • X축 Y축


    출력 데이터 해석

    • Diff. Vdc 출력



      • 측정 각도 범위 = 최대 각도 - 최소 각도
      • 출력 V 범위
        = 최대 출력 +2V - 최소 출력 -2V

    • 예) ±10˚ 사양, 출력 전압 -1V 인 경우,




    • mA 출력



      • 출력 mA 범위
        = 최대 출력 20mA - 최소 출력 4mA
      • 영점 옵셋 = 12mA

    주문 코드

    • CUBE - [축] - [출력] - [각도] - [부착방향] - [옵션]

      • S
      • D
      • 1축
      • 2축
      출력
      • MV
      • MA
      • MA2
      • 0.5 ~ 4.5Vdc 출력
      • 4 ~ 20mA 출력
      • 2선식 4~20mA 출력
      각도 범위 측정 각도 범위 지정
      부착방향
      • F
      • W
      • Floor Mount
      • Wall Mount
      옵션
      • LT
      • 내한사양 (옵션)

      예) CUBE-D-MV-3-F


    • 별도 주문 가능 사항

      • 센서 케이블 길이
        1m당 추가 비용 발생되며 총 길이에 제한은 없으나 길이에 따른 전압 강하 및 노이즈 등을 고려해야 합니다.

      • 설치 브라켓 및 EL빔 구성 : EL빔 1M / 2M / 3M

      • 인디케이터
        DIGIANGLE-MULTI 인디케이터(별매)를 사용하여 측정소에 설치된 CUBE로부터 수독 계측을 수행할 수 있습니다. 세부 사항은 DIGIANGLE-MULTI 제품정보 및 사용설명을 참고하시기 바랍니다.


    설치 방법 및 구성

    CUBE 기본 설치 브라켓
    삼각대 브라켓 (별매) EL-BEAM (별매)

    주의 사항

    • 출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
    • 노이즈가 심한 환경에서는 접지를 권장합니다.
    • MEMS 기반 기울기 센서(각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
    • 결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
    • 품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
    • 제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
