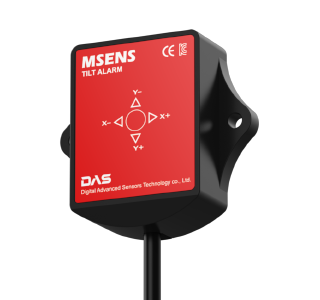

고성능 MEMS 기반 기울기 스위치 (각도 알람)
안정된 데이터 처리를 위한 Micro-Processor 탑재
칼만 필터, 노이즈 필터링 및 온도 보상 적용
모든 산업에 응용이 가능한 사용자 맞춤 사양
KC/CE / FCC / ROHS
㈜다스의 대표 센서 시리즈인 MSENS 시리즈는 확장 칼만 필터를 적용한 고성능 MEMS 기반 센서 시리즈로, 중공업·자동화산업·의료산업·로봇산업·물류 등 다양한 산업군에 폭넓은 응용성을 자랑합니다.
다운로드
MSENS-TA 제품 사양서 / 데이터시트
MSENS 시리즈 외형도면
적합등록 인증서 : R-R-dAs-MSENS
제품 사양
항목
세부사양
비고
측정범위
1축
±1˚ ~ ±180˚
범위 지정
2축
±5˚ ~ ±80˚
범위 지정
분해능
0.1˚
비선형성
0.25% FS
응답시간
<0.1초
출력형식
1축 릴레이 2채널
1축 릴레이 1채널
2축 릴레이
전원
10 ~ 30Vdc
소비전류
<60mA
@12Vdc
동작온도
-20℃ ~ +85℃
방수등급
IP65
외형크기
W42 x D57 x H20㎜
마운트 제외
중량
68g
KC인증
R-R-dAs-MSENS
측정 범위 지정
예) -90˚ ~ +90˚ 또는 -30˚ ~ +60˚ 등
2축 사양은 각 축 개별 측정 범위 지정 가능
단, 최소/최대각도는 각 축 지정 범위를 만족할 것.
1축 -0.5˚ ~ +0.5˚ 등 ±1˚ 미만 지정 불가
2축 -3˚ ~ +3˚ 등 ±5˚미만 지정 불가
1축 2채널 사양은 0도를 기준으로 양의 방향과 음의 방향에 대한 감지를 분리하여 출력하며, 1축 1채널 및 2축 사양은 방향에 관계없이 각 축에 대해 감지하여 접점 출력합니다.
축 감지 방향
X축, Floor Mount
X축, Wall Mount
Y축, Floor Mount
Y축, Wall Mount
MSENS-TA의 각도 측정을 위한 기준 방향을 나타냅니다.
결선 방법
선
1축 2채널
1축 1채널 / 2축
적색
V+
흑색
GND (공통)
녹색
+방향 접점
X축 접점
흰색
-방향 접점
Y축 접점
MSENS 시리즈는 한국단자공업㈜ MG610331-5 플러그로 기본 결선되어 있으며, 사양에 따라 플러그를 삭제하거나 MG64REC(별매)로 배선할 수 있습니다.
외형 크기
상세 외형 및 치수는 게시된 도면을 참고하시기 바랍니다.
주문 코드
축
S1
S2
D
1축 1채널
1축 2채널
2축
출력
H
L
NO (각도 감지되면 접점 출력)
NC (각도 감지되면 접점 해제)
각도 범위
측정 각도 범위 지정
부착방향
F
W
Floor Mount
Wall Mount
회전 방향
CW
CCW
시계 방향 회전이 양의 방향 (기본값)
반시계 방향 회전이 양의 방향
MSENS-TA- [축] - [접점] - [각도] - [부착방향] - [회전방향]
예) MSENS-TA-D-H-70-F-CW
별도 주문 가능 사항
리셉터클 하우징 품번 : MG64REC
센서 케이블 연장을 원하실 경우 반대쪽 커넥터가 부착된 케이블을 추가로 구매하여야 합니다.
주의 사항
출고 이후 사양 변경은 유상 청구되오니, 반드시 정확한 사양으로 주문하여 주시기 바랍니다.
노이즈가 심한 환경에서는 접지를 권장합니다.
MEMS 기반 기울기 센서(각도 센서)는 중력을 기준으로 각도를 측정하므로, 방향을 확인 후 사용하시기 바랍니다.
결선 방법을 참고하여 올바른 결선 및 배선 후 사용하시기 바랍니다.
품질 보증은 정상적인 사용 상태에서 출고 후 1년 입니다.
제품의 사양 및 디자인, 구성품은 성능 향상을 위해 예고없이 변경될 수 있습니다.
